YAESU FT-710 Field

製品について 製品の特長 製品詳細 標準構成品 製品仕様

製品について

FT-710 Field

送料サービス
メーカー希望小売価格 ¥141,900(税込)
¥107,800(税込)
2アマ免許
3万円(税込)以上のYAESU製品を購入の方に、キャップ or Tシャツ(サイズ：S/M/L/XL)プレゼント！
※なくなり次第終了となりますのでご了承ください
※新品商品に限ります
1.9～50MHz帯 A1A(CW) A3E(AM) J3E(LSB/USB) F3E(FM) DC13.8V
液晶保護シートプレゼント！

メーカー製品ページ

◈特別サービス！
・保護シートサービス

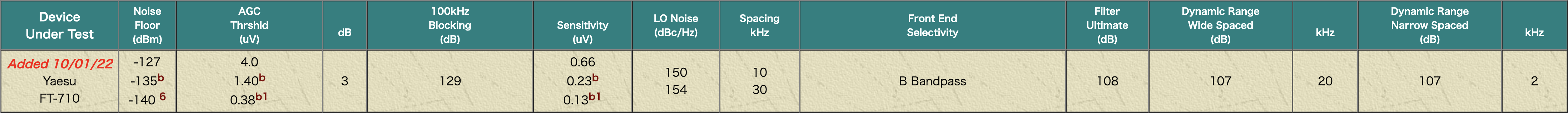

権威あるラボ、シャーウッドエンジニアリングの受信機テストデータで4位を獲得！

※Receiver Test Dataより引用
※2024/6/24更新

製品の特長

受け継がれる本物のRFパフォーマンス
本格派コンパクト HF/50MHｚ SDR トランシーバー

立体感のある高音質 AESS イメージ
（SP-40が必要です。）

3DSS（3次元スコープ表示）

VMI（VFO モードインジケータ）
  • 基本性能を重視したSDR受信回路構成

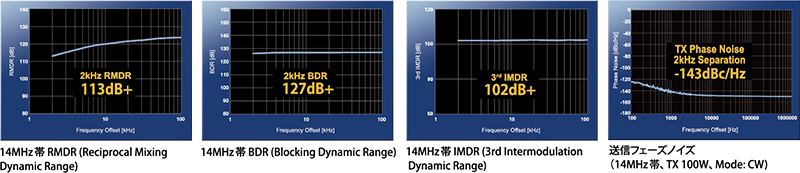

  • 強力RFフロントエンドによる優れた近接多信号特性*
    RMDR113dB+
    BDR127dB+
    3rd IMDR102dB+
    TX Phase Noise-143dBc/Hz
  • アマチュアバンド毎に分割されたBPF（バンドパスフィルター）装備
  • 高速オートマチックアンテナチューナー内蔵
  • 高速DSPによる効果的な混信除去
  • 立体的な高音質を生み出すAESS
  • 4.3インチ TFTフルカラータッチパネルディスプレイ
  • 3次元 スペクトラムスコープ表示 3DSS
  • 運用状態がひと目で確認できるVMI（VFO モードインジケータ）
  • FT8運用に最適な『PRESET』モード
  • 外部ディスプレイ端子（DVI-D）を装備
*近接多信号特性：14MHz帯 2kHz離調時、TX Phase Noise：100W, CW mode

製品詳細

基本性能を重視したSDR回路構成

上位のSDRモデルで採用された高分解能A/DコンバータとFPGA素子を搭載すると共に２個のA/Dコンバータを使用してデジタル変換処理を行うツインA/Dコンバータ回路構成は、過負荷によるA/Dコンバータのオーバーフローを軽減しブロッキング特性を改善しています。また、デジタル変換前のアナログ信号にランダムノイズを加え、A/Dコンバータによるデジタル変換時の量子化誤差を最小化することで歪を抑え、IM（Intermodulation）特性を改善するディザリング技術を採用するなど、SDR 受信回路の総合的な高性能化を実現しています。

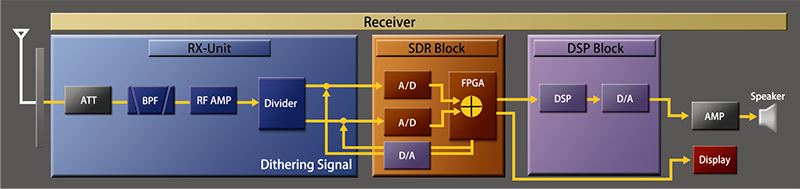

Receiver Block Diagram

強力なRFフロントエンドと低ノイズ発振回路による優れた近接多信号特性

アマチュアバンド毎に分割されたバンドパスフィルターやNFが低く混変調特性に優れたRFアンプを持つ強力なRFフロントエンドに、高分解能250MHz HRDDS（High Resolution Direct Digital Synthesizer）を採用。C/N特性に優れた高品質のサンプリングクロック信号をA/Dコンバータに供給することが可能となりコンパクトながらも ハイエンド機に匹敵する近接多信号特性を誇ります。
送信部においても、HRDDSからの高品質クロック信号による優れたC/N特性、回路の低ノイズ化を徹底的に追求し終段の近接2kHzにおける送信フェーズノイズ特性は－143dBc/Hzに達します。

高速DSPによると効果的な混信除去

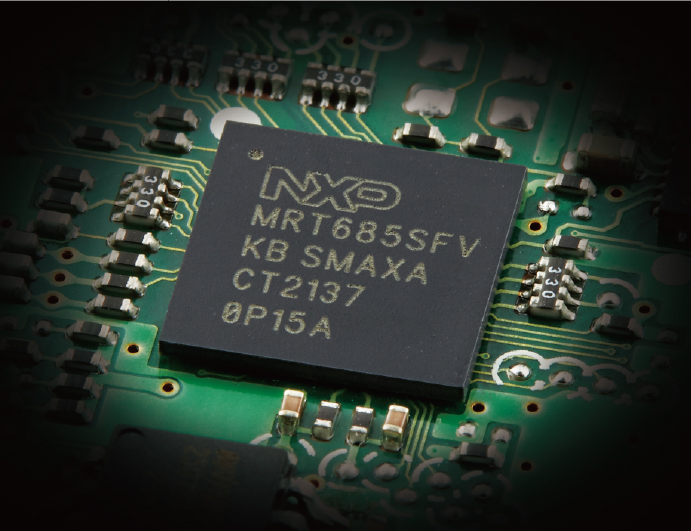

Dual Core 32-bit 高速DSP
Dual Core 32bit 浮動小数点DSP（クロック周波数 594MHz / 198MHz）を採用し、 SHIFT / WIDTH / NOTCH / CONTOUR （コンツアー）/ APF（オーディオピークフィルター）/ DNR（デジタルノイズリダクション / NB（ノイズブランカー）などの効果的な混信除去機能を高速デジタル処理によって行なっています。

フィルターや混信除去機能の動作状態に加え、通過帯域のスペクトラムもディスプレイに表示され、通過帯域の状況を簡単に確認することができます。フィルター機能表示部をタッチしてDSPダイヤルで素早い設定ができるので、コンテストなどでもスムーズなオペレーションが可能です。

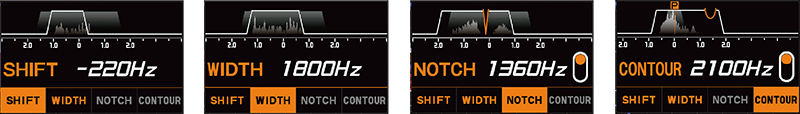

混信除去機能、各種フィルターのディスプレイ表示

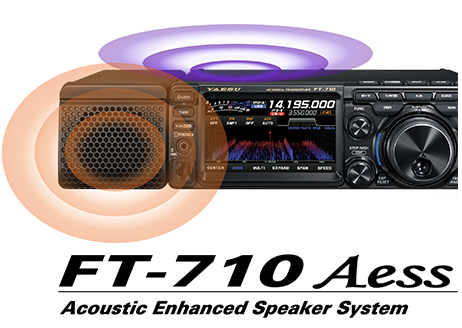

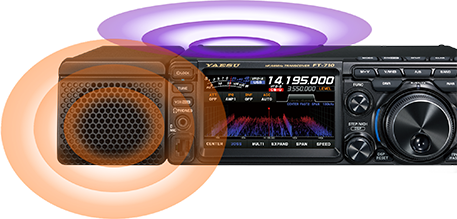

立体的な高音質を生み出す AESS （Acoustic Enhanced Speaker System）※

DSPを使ったデジタル処理で本体上面のスピーカーと外部スピーカー「SP-40」を組み合わせて、コンパクトHFトランシーバーとは思えない帯域が広く立体感のある高音質な受信音を再生します。
好みに合わせて2つのスピーカーの出力バランス、周波数特性を調整して最適な音質に設定することができます。

※AESS機能を使うにはSP-40が必要

3次元スコープ表示 3DSS (3-Dimensional Spectrum Stream) 搭載
高精細4.3インチ TFTカラータッチパネルディスプレイ

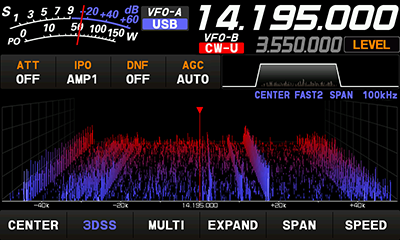

3DSS（3次元スコープ表示）
4.3インチワイドの大型カラーディスプレイを搭載、リアルタイムスペクトラムスコープ表示は、FTDXシリーズのSDR３次元スコープ（3DSS）を採用し信号強度の時間的な変化を容易に把握、運用周波数をはじめ、メーターや機能の設定、ディスプレイの表示設定をタッチパネルで直感的に操作をすることができます。

卓越した視認性と操作性を誇る多彩なディスプレイ表示

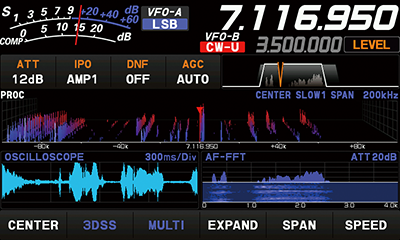

MULTI ファンクション表示


MULTI ファンクション表示
MULTI ファンクション表示は、バンドスコープ表示に加え、オシロスコープとAF-FFTのオーディオスコープを同一画面に表示します。 これにより、運用中に受信バンドをモニターしながら同時に受信音のスペクトラムを表示するAF-FFT機能で相手局の送信電波のオーディオ特性を見たり、受信部のフィルターや混信除去機能を調整する際にも効果を視覚的に確認することができ、コンテストなどにおいて瞬時に全体のコンディションを把握することができます。

ウォーターフォール表示


ウォーターフォール表示
画面の「3DSS」にタッチして3DSS表示とウォーターフォール表示を切り替えることができます。ウォーターフォール表示部は「EXPAND」にタッチして受信信号の表示時間（履歴表示時間）を拡張することができます。

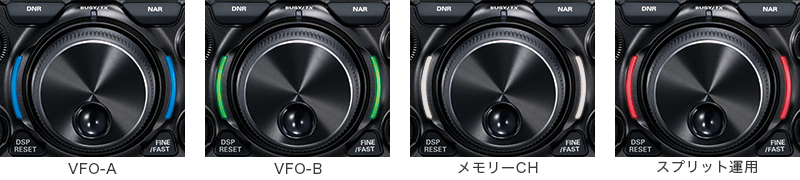

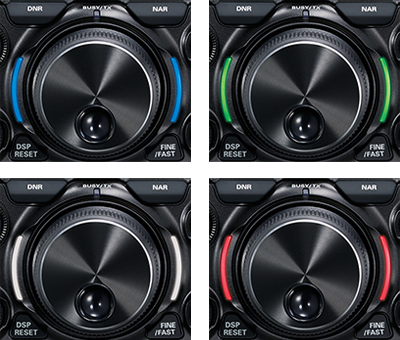

VMI （VFO モードインジケータ）

VFO-A、VFO-B、メモリーモード、クラリファイア／スプリット運用などの運用状態がひと目でわかるVFOモードインジケータをVFOダイヤルの左右に配置しています。インジケータのカラーは、4色（青/緑/白／赤色）の中から好みに合わせて選択することができます。
VMI（VFO モードインジケータ）

FT8の運用に最適な『PRESET』モード

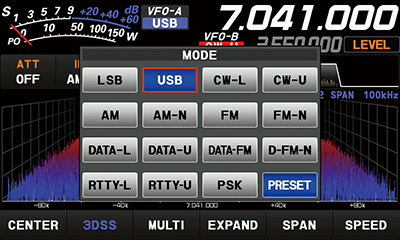

"PRESET" モード選択画面
ＭＯＤＥ画面の「ＰＲＥＳＥＴ」を選択するだけで「ＦＴ８」通信モードに最適な設定値が有効となりますので、スムーズで快適に「ＦＴ８」を楽しむことができます。「ＰＲＥＳＥＴ」の長押しで、セットされた各項目を呼び出して簡単にカスタマイズすることもできます。 最大５つまでのプリセット情報を保存することが可能です。

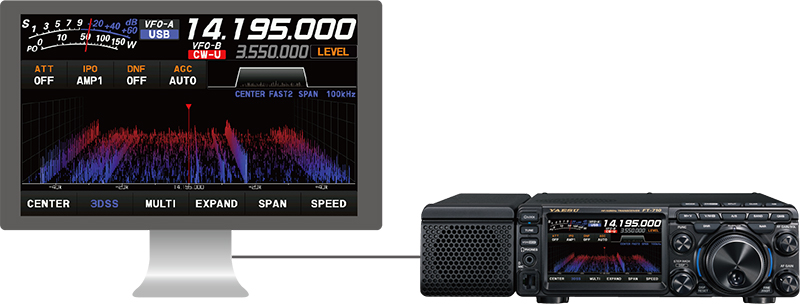

外部ディスプレイ接続に対応（DVI-D デジタル出力端子）

背面に外部ディスプレイ端子（DVI-D）を備えていますのでデジタル方式の出力で大画面モニ ターに接続して運用を行うことができます。USB（Type-A）端子も装備していますので、マウスを繋いで大型画面上での操作も可能です。

ネットワークリモートコントロール（遠隔運用）※

FT-710にLANユニット（別売：SCU-LAN10）を使ってLANやインターネットに接続、遠隔地からリモート運用を行うことができます。
リモート運用ではトランシーバーの基本操作の他、多彩なスコープ表示に対応しており離れた場所からでも快適な運用が可能です。
※近日対応予定

その他の実用的な機能

  • QMB（クイックメモリーバンク）機能：メモリーされた運用状態をワンタッチで呼び出して素早く運用を開始
  • 簡単に機能設定ができるFUNC（ファンクションダイヤル）装備
  • ロングワイヤー オートアンテナチューナー『FC-40』に対応
  • SDカードスロット装備：交信音の録音/再生、各種セッティング、メモリー内容の保存、ファームウェアアップデート等が可能
  • 2つのUSBポートを装備（Aタイプ、Bタイプ）
  • ＣＷ運用：CWゼロイン、CWオートゼロイン、CWリバース機能、CWキーイング波形整形、CWメモリーキーヤー等、多彩な機能をサポート
  • 3-ステージパラメトリックイコライザー
  • IPO（Intercept Point Optimization）による最適なゲイン選択
  • AGC（Automatic Gain Control）
  • バンドスタック機能
  • ATAS アクティブチューニングアンテナ対応
  • リモートコントロールキーパッド FH-2対応
  • CAT（３系統）

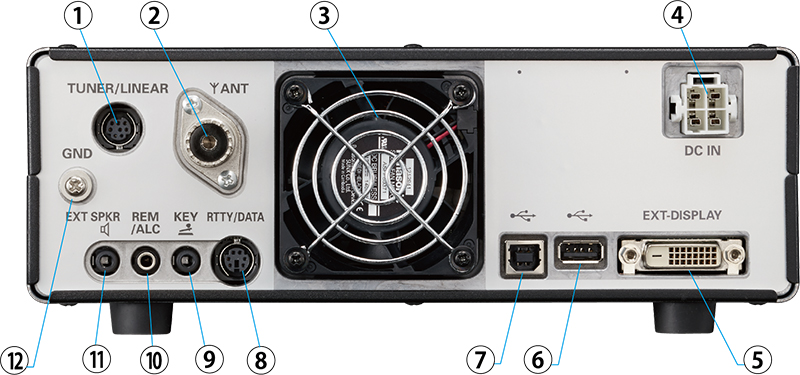

リアパネル

  •  1 TUNER / LINEAR
    外付けアンテナチューナー/リニアアンプ接続端子
  •  2 ANT
    アンテナ端子（M型）
  •  3 冷却ファン
  •  4 DC IN
    DC13.8V 電源入力端子
  •  5 EXT-DISPLAY
    外部ディスプレイ接続端子 (DVI-D)
  •  6 USB端子 (Type-A)
  •  7 USB端子 (Type-B)
  •  8 RTTY/DATA
    RTTYデータ端子
  •  9 KEY
    CWキー端子
  • 10REM / ALC
    リモートコントロールキーパッド FH-2 接続端子
  • 11EXT SPKR
    外部スピーカー接続端子（φ3.5ｍｍ モノラルジャック）
  • 12GND
    アース端子

標準構成品

  • ハンドマイク SSM-75E
  • 外部スピーカー SP-40
  • DC電源ケーブル

製品仕様

■ 一般定格
送信周波数範囲 1.9MHz帯 ～ 50MHz帯のアマチュアバンド
非常連絡設定周波数　4630kHz
受信周波数範囲 30kHz～75MHz(動作範囲)
1.8MHz～29.699999MHz(保証範囲)
50MHz～53.999999MHz(保証範囲)
電波型式 A1A(CW),A3E(AM),J3E(LSB/USB),F3E(FM)
周波数切替ステップ 1/5/10/20Hz (CW/SSB/AM), 100Hz (FM)
*1HzはFINE使用時
アンテナインピーダンス 50Ω不平衡（アンテナチューナー“OFF”時）
HF:16.7Ω ～ 150Ω：不平衡（アンテナチューナー“ON”時）
50MHz:25Ω ～ 100Ω：不平衡（アンテナチューナー“ON”時）
動作温度範囲 0℃ ～ ＋50℃
周波数安定度 ±0.5ppm 以内
（0℃～ +50℃時：電源投入1分後）
電源電圧 DC13.8V ± 15%
消費電流 受信無信号時　約1.8A
受信定格出力時　約2.2A
送信時　約21A（FT-710: 100W）
送信時　約18A（FT-710M: 50W）
送信時　約11A（FT-710S: HF帯 10W）
送信時　約13A（FT-710S: 50MHz帯 20W）
外形寸法 約 239W×80H×247Dmm（突起物含まず）
重量 約 4.5kg
■ 送信部
定格送信出力 5W ～ 100W
5W ～ 25W（AM Carrier）
変調方式 J3E（SSB） 数値演算型平衡変調
A3E（AM）　数値演算型低電力変調
F3E（FM）　数値演算型リアクタンス変調
FM最大周波数偏移 ±5.0kHz/±2.5kHz(Narrow)
（IDCおよびスプラッタフィルター付）
スプリアス発射強度 HF帯-60dB以下（高調波）
-50dB以下（高調波以外）
50MHz帯-63dB以下 ※FT-710
-60dB以下 ※FT-710M/FT-710S
搬送波抑圧比 60dB以上
不要側波帯抑圧比 60dB以上
占有周波数帯域幅 SSB 3kHz以内，CW 500Hz以内，
AM 6kHz以内，FM 16kHz以内
送信周波数特性 SSB 300 ～ 2700Hzにて-6 dB以内
マイクロホンインピーダンス 600Ω(200Ω～10kΩ)
■ 受信部
受信方式 ダイレクトサンプリング スーパーヘテロダイン方式
中間周波数 SSB/CW：18kHz
AM/FM：24kHz
受信感度（TYP） SSB/CW（通過帯域幅 2.4kHz/10dB S+N/N）
1.8MHz ～ 30MHz 0.16μV以下（IPO=AMP2）
50MHz ～ 54MHz 0.125μV以下（IPO=AMP2）
AM（400Hz, 30%変調波、通過帯域幅 6kHz/10dB S+N/N）
0.5MHz ～ 1.8MHz 6.3μV以下
1.8MHz ～ 30MHz 2μV以下（IPO=AMP2）
50MHz ～ 54MHz 1μV以下（IPO=AMP2）
FM（1kHz, 3.5kHzDEV BW:12kHz, 12dB SINAD）
28MHz ～ 30MHz 0.25μV以下（IPO=AMP2）
50MHz ～ 54MHz 0.2μV以下（IPO=AMP2）
選択度(TYP) Mode -6dB -60dB
CW（BW=0.5kHz） 0.5kHz以上 0.75kHz以下
SSB（BW=2.4kHz） 2.4kHz以上 3.6kHz以下
AM（BW=6kHz） 6kHz以上 15kHz以下
FM（BW=12kHz） 12kHz以上 25kHz以下
イメージ妨害比 70dB以上（1.9MHz帯～28MHz帯アマチュアバンド）
60dB以上（50MHz帯アマチュアバンド）
低周波定格出力 2.5W以上（＠4Ω THD10％）
低周波出力インピーダンス 4 ～ 16Ω（標準4Ω）
副次的に発する電波等の限度 4nW以下
定格値は常温・常圧時の値です。
測定法は電波法告示で定められた測定法によります。
改良のため予告なく変更することがあります。
