YAESU FT-891M
製品について
◈特別サービス!
・保護シートサービス
製品の特長
アマチュア無線のアウトドア運用をもっと楽しくアクティブに
HF/50MHz帯 超コンパクト オールモードフィールドギア
HF/50MHz帯 超コンパクト オールモードフィールドギア
- 1.8MHz~50MHz帯 アマチュアバンドをオールモード(SSB/CW/AM/FM)で対応
- 超コンパクト設計(幅:155 × 高さ:52 × 奥行き:218mm)
- 信頼の送信設計と静音型の内部デュアルファンによる安定した100W高出力を実現
- YAESUの伝統的な妥協のない受信回路構成
- 1st IF周波数を69.450MHzに設定した本格的なトリプルコンバージョン構成の回路設計
(SSB/CW/AMモード) - 32ビット高速浮動小数点DSPを使用したIF DSPによる優れた混信除去機能
- 狭帯域3kHzルーフィングフィルタを標準装備し優れた近接多信号特性を実現
- ±0.5ppmの高精度TCXO搭載による優れた周波数安定度(SSB/CW/AMモード)
- 1st IF周波数を69.450MHzに設定した本格的なトリプルコンバージョン構成の回路設計
- フロントパネルセパレートで快適なモービル運用が可能
(YSK-891セパレーションキット:オプション) - クイックスぺクトラムスコープ対応の大型ドットマトリックスLCDディスプレイ
- 簡単かつ快適な操作性
- 直径41mmのトルクコントロール付き大型メインチューニングダイヤル
- ポップアップメニューによる簡単クイックオペレーション
- 機能を簡単に素早く選べるマルチファンクションノブ
- 状態が一目でわかる大型の「TX/BUSY」インジケータ
- よく使う機能をワンタッチで呼び出せる3つのプログラマブルファンクションキー
- USBポート装備で簡単にパソコンへの接続が可能
- FT-891と外付け一体型デザインの100chメモリ搭載オートマチック・アンテナチューナーFC-50(オプション)
製品詳細
check!!
伝統の優れた受信回路設計を受け継いだ高い基本性能と
簡単で快適、操作性を極めたコンパクトオールモードトランシーバー
簡単で快適、操作性を極めたコンパクトオールモードトランシーバー
コンパクトデザイン
HF/50MHz 100W オールモードを幅:155 × 高さ:52 × 奥行き:218mmの超コンパクトサイズかつ堅牢ボディに凝縮したモービル&ポータブルトランシーバー
安定した100W高出力
高い信頼性を誇るファイナルアンプと送信回路設計をベースに、温度による回転数制御方式により静音性を高めた筐体内蔵型のデュアルファンと高い放熱効率を持つ広い面積のアルミダイキャストを組み合わせた放熱システムにより、超コンパクトサイズ
のボディでありながら安定した100Wの高出力を実現しました。

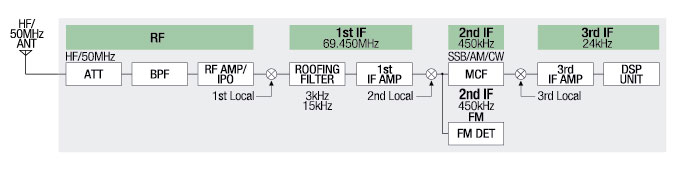

妥協のないYAESUの受信回路構成による高い基本性能
- 1st IF周波数を69.450MHzに設定した本格的なトリプルコンバージョン方式の回路設計
(SSB/CW/AMモード) - 1st IF段に狭帯域の3kHzのルーフィングフィルタを標準装備することで優れた近接多信号特性を実現
- 高精度のTCXOを標準装備し-10℃~+50℃の温度範囲において±0.5ppmの優れた周波数安定度
(SSB/CW/AM)

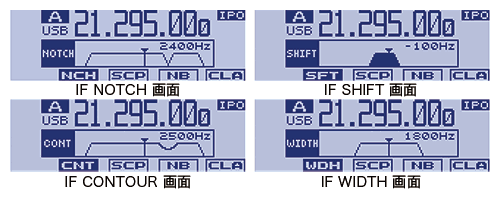

◈ 定評のあるIF DSP テクノロジーによる優れた混信除去

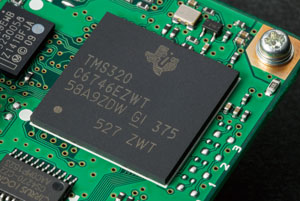

32ビット高速浮動小数点DSP(最大3000MIPS)を搭載し、高速デジタル処理により短波帯特有のランダムな
ノイズ成分を除去/低減して信号を浮かび上がらせるDNR、強力なビート信号を自動的に除去するAUTO
NOTCH(DNF)、さらにCONTOURやAPFなど実際の短波帯通信において効果を発揮する独自のDSPによる混信除去機能を搭載し、本格的なDX QSOシーンに対応します。
直径41mmのトルクコントロール付き大型チューニングダイヤル
コンパクト機でありながら、操作性を重視した直径41mmの大型メインチューニングダイヤルを搭載し、モービル運用においても快適なチューニングが可能です。
さらにお好みに合わせて簡単にトルク調整をすることができるので、大型ベースステーションのような繊細なチューニング感覚を実現します。
さらにお好みに合わせて簡単にトルク調整をすることができるので、大型ベースステーションのような繊細なチューニング感覚を実現します。
フロントパネルセパレートで快適なモービル運用が可能
フロントパネルは簡単に取り外すことができ、セパレーションキット(YSK-891:オプション)を使って、フロントパネルをダッシュボードなどに設置すれば、省スペースで快適なモービル運用が可能です。
※(YSK-891セパレーションキット:オプション)
パネル上部にキーを配置
操作頻度が高いキーはフロントパネル上部に配置することで、大型のLCDディスプレイを採用していながらも優れた操作性を誇ります。

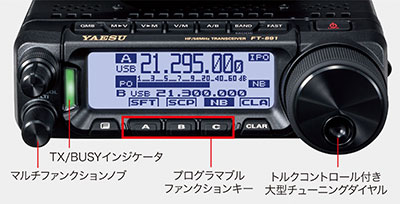

簡単操作を実現するフロントパネルデザイン
3つのプログラマブルファンクションキー
前面の3つのプログラマブルキー(A/B/C)は、マルチファンクションノブを使って簡単に機能設定ができ、よく使う機能を登録しておけば、ワンタッチのインスタントアクセスが可能です。
スムーズな各種設定や機能選択が可能なマルチファンクションノブ
豊富なメニューや多彩な機能もマルチファンクションノブを使えば、簡単に素早く設定や選択ができます。
状態がひと目でわかる大型TX/BUSYインジケータ
大型で視認性の高いTX/BUSYインジケータは、トランシーバーの状態を明確に示します。
クイックメモリーバンク(QMB)機能
クイックメモリーバンクキー(QMB)は、運用中に気になる周波数を簡易的に素早くワンタッチでメモリーしたり呼び出したりすることができます(最大5件)。その後、通常のメモリーチャンネルに移動して登録しておけば継続的にメモリー運用が可能です。
クイックスぺクトラムスコープ機能
大型のドットマトリックスLCDディスプレイは、スぺクトラムスコープに対応し、瞬時にバンドコンディションを把握でき、簡単なスパン選択とメインチューニングダイヤルによるカーソル移動で容易に目的の周波数を受信することができます。
CWオペレーションに対応する充実した機能
- FULL BK-INに対応する本格的なエレクトロニックキーヤー機能(4~60wpm)
- CW-Pitchコントロール/連動サイドトーン
- 50文字x5chのメモリーキーヤー
- 了解度を向上させるAPF機能 /CWメッセージ/CWビーコン機能
100chメモリー搭載、高速オートマチック・アンテナチューナーFC-50(オプション)
FT-891シリーズ用にデザインされた高速オートマチック・アンテナチューナー「FC-50」は、外付け一体型の接続が容易で、100chのチューニングメモリーにより、一度チューニングを取った周波数では瞬時にデータを呼び出し最良のマッチング状態にセットされます。

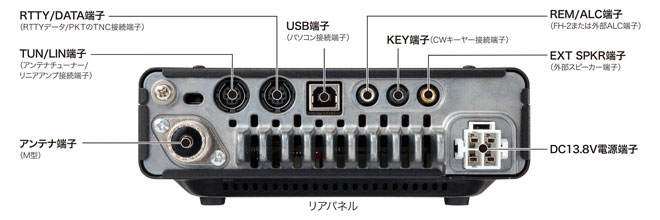

コンパクト機ながら固定機と同等の拡張性
- パソコンに簡単に接続ができるUSBインターフェース端子を標準装備しCATコントロールやPTT・RTTY制御に対応
- TUN/LIN端子を装備しリニアアンプVL-1000や専用オートマチック・アンテナチューナーFC-50、ワイヤーアンテナ用チューナー FC-40 など多彩なオプションの接続が可能
- アクティブアンテナチューナーシステムに対応 (ATAS-120A, ATAS-25: オプション)
- リモートコントロールキーパッドFH-2に対応
充実した機能
- ホワイトLEDによるフルキーイルミネーション
- レベル調整が可能なスピーチプロセッサー
- 3ステージパラメトリックマイクイコライザー機能(SSB/AMモード)
- VFOスキャン/メモリースキャン/プログラマブルメモリースキャン機能
- 音声による送受信切替機能(VOX)
- 50通りのトーンと104通りのDCSの設定
- 送信時の各種メーター表示
(送信出力表示/ALC電圧表示/アンテナの整合状態(SWR)表示/ドレイン電流表示)
標準構成品
- ハンドマイク(MH-31A8J)
- モービルブラケット、DC電源ケーブル
製品仕様
■ 一般定格 | |||
---|---|---|---|
送信周波数範囲 | 1.9MHz帯 ~ 50MHz帯のアマチュアバンド 非常連絡設定周波数 4630kHz |
||
受信周波数範囲 | 30kHz ~ 55.999995MHz 1.9MHz帯 ~ 50MHz帯 アマチュアバンド (保証範囲 *) *中間周波数を除く |
||
電波型式 | A1A (CW)、 A3E (AM)、 J3E (LSB、 USB)、 F3E(FM) | ||
周波数切替ステップ | 2/5/10Hz (SSB、 CW) 10/100Hz (AM、 FM) |
||
アンテナインピーダンス | 50 Ω 不平衡 | ||
動作温度範囲 | –10℃ ~ +50℃ | ||
周波数安定度 | SSB/CW/AM: ±0.5 ppm (-10 ℃ to +50 ℃) FM: ±1kHz (-10 ℃ to +50 ℃) |
||
電源電圧 | DC13.8V ±15%、マイナス接地 | ||
接地方法 | マイナス接地 | ||
消費電流 | 受信定格出力時 約2.0A 送信時 |
||
FT-891 | 約23A | HF/50MHz帯 100W | |
FT-891M | 約15A | HF/50MHz帯 50W | |
FT-891S | 約10A | HF/50MHz帯 10W/20W | |
外形寸法 | 155 × 52 × 218 mm (突起物含まず) | ||
重量 | 約1.9kg (マイクは含まず) |
■ 送信部 | |||
---|---|---|---|
定格送信出力 (アンテナバンド内) |
CW/SSB/FM | AM | |
FT-891 | 100W | 40W | |
FT-891M | 50W | 40W | |
FT-891S | 20W/10W(HF帯) | 20W/10W(HF帯) | |
変調方式 | J3E(SSB): 数値演算型平衡変調 A3E (AM): 数値演算型低電力変調 F3E (FM): リアクタンス変調 |
||
FM最大周波数偏移 | ±5kHz (Wide) ±2.5kHz (Narrow) |
||
スプリアス発射強度 | HF帯:-50dB以下 50MHz帯:-63dB以下(FT-891)/-60dB以下(FT-891M, FT-891S) |
||
搬送波抑圧比 | 50dB以上 | ||
不要側波帯抑圧比 | 50dB以上 | ||
占有周波数帯域幅 | J3E(SSB):3 kHz以内、A1A(CW):500Hz以内、 A3E(AM):6 kHz以内、F3E(FM):16kHz以内 |
||
送信周波数特性 | J3E(SSB):300Hz ~ 2700Hz にて–6dB以内 | ||
マイクロホンインピーダンス | 600Ω (200 ~ 10kΩ) |
■ 受信部 | |||
---|---|---|---|
受信方式 |
SSB/CW/AM:トリプルコンバージョンスーパーヘテロダイン方式 FM:ダブルコンバージョンスーパーヘテロダイン方式 |
||
中間周波数 | SSB/CW/AM: 69.450MHz/450kHz/24kHz FM: 69.450MHz/450kHz |
||
受信感度(TYP) |
SSB/CW (S/N 10dB) 0.16μV以下 (1.8~30MHz) 0.16μV以下 (50~54MHz) AM(S/N 10dB) 5μV以下 (0.5~1.8MHz) 1.6μV以下 (1.8~30MHz) 1.6μV以下 (50~54MHz) FM (12dB SINAD) 0.35μV以下 (29MHz) 0.35μV以下 (50~54MHz) |
||
選択度(TYP) | 電波形式 | -6dB | -60dB |
SSB/CW | 2.4kHz以上 | 3.6kHz以下 | |
CW-N | 500Hz以上 | 750Hz以下 | |
AM | 6kHz以上 | 15kHz以下 | |
FM | 12kHz以上 | 30kHz以下 (-50dB) | |
FM-N | 9kHz以上 | 25kHz以下 (-50dB) | |
中間周波数妨害比 | 60dB以上 | ||
イメージ妨害比 | 70dB以上 (HF/50MHz帯 アマチュアバンド) | ||
低周波定格出力 | 2.5W以上 (@4Ω THD 10%) | ||
低周波負荷インピーダンス | 4 ~ 16Ω(標準8Ω) | ||
副次的に発する電波等の限度 | 4nW以下 |
定格値は常温・常圧時の値です。
測定法は電波法告示で定められた測定法によります。
製品の仕様・外見等は改良のため予告なく変更することがあります。
測定法は電波法告示で定められた測定法によります。
製品の仕様・外見等は改良のため予告なく変更することがあります。
