7-10MHz帯 コンパクトダイポールアンテナ
☆全長12.6mエレメント
☆高効率なステルス型T-ハット ローディング式

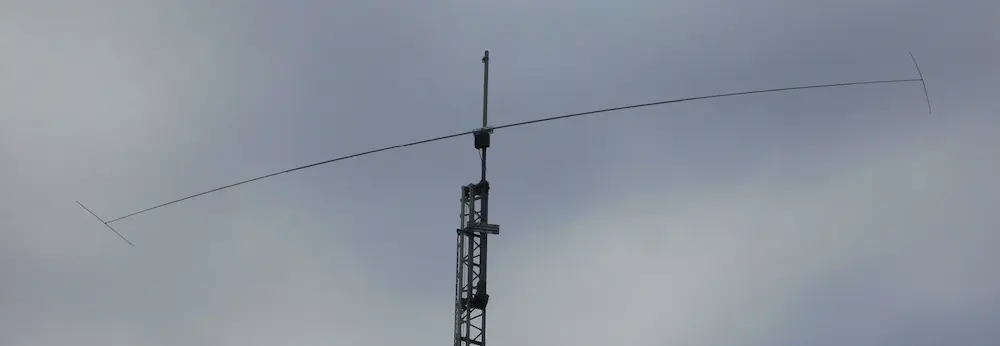

このCD43は、7MHz帯と10MHz帯の2バンド短縮型ダイポールアンテナです。アンテナの長さは12.6mで、フルサイズに対して7MHzが約60％、10MHzは約85％の機械長です。

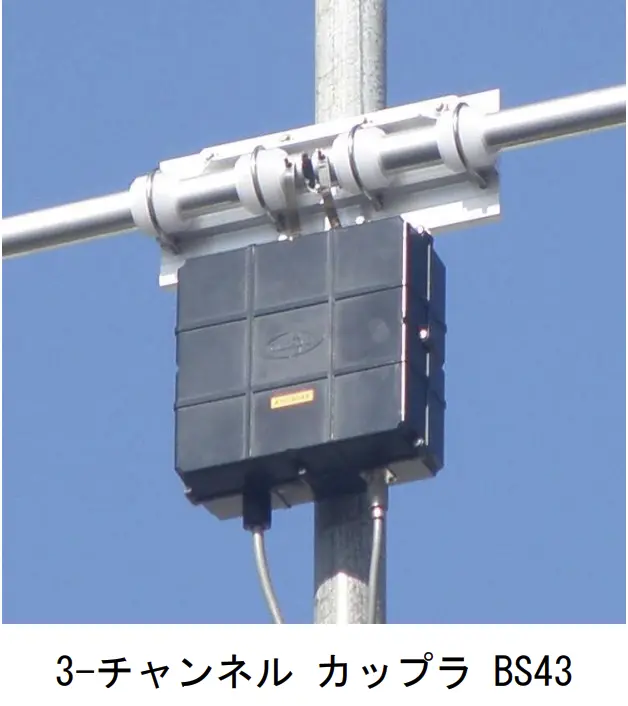

このCD43は電気的効率を高める為、エレメントの先端にステルス(目立たない)型の低損失キャパシティハットを採用し、フルサイズのダイポール並の放射効率を得ています。給電部にはコイルとリレー、そして高電力型バランで構成されたアンテナカップラBS43により、低VSWRと低損失の高周波放射を可能にしています。
7MHz帯はカップラ部のローディングコイルで同調され、10MHz帯はエレメントのみで同調しています。 カップラのチャンネル切換用コントローラは組立キットとして供給されています。尚、この切換には13VDC電源と4芯のコントロールケーブルが必要です。
機械的特性についても高規格な材料と構造設計がなされています。エレメントパイプには高張力アルミニュームを使用、又､ 不要な質量と受風面積を軽減する為、スウェージング加工されたパイプが使用されています。

周波数 7, 10 MHz
ゲイン
7MHz: λ/2ダイポールに対し -0.5 dB
10MHz: λ/2ダイポールと同様
インピーダンス 50 Ω

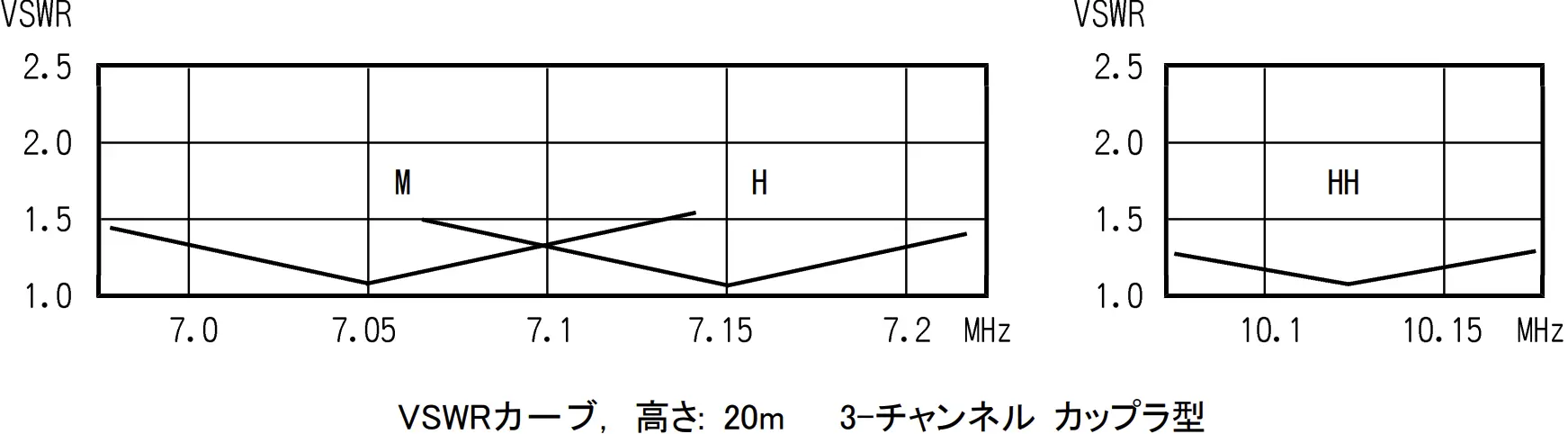

VSWR 最良点 1.3 以下
耐電力 CW/SSB 2/4 kW
エレメント長 約 12.6 m
質量
エレメント： 6 kg
アンテナカップラ： 1 kg
適合マスト径 φ48～61 mm
受風面積, 荷重 0.4m2, 37kgf(35m/s)
耐風速 35 m/s
