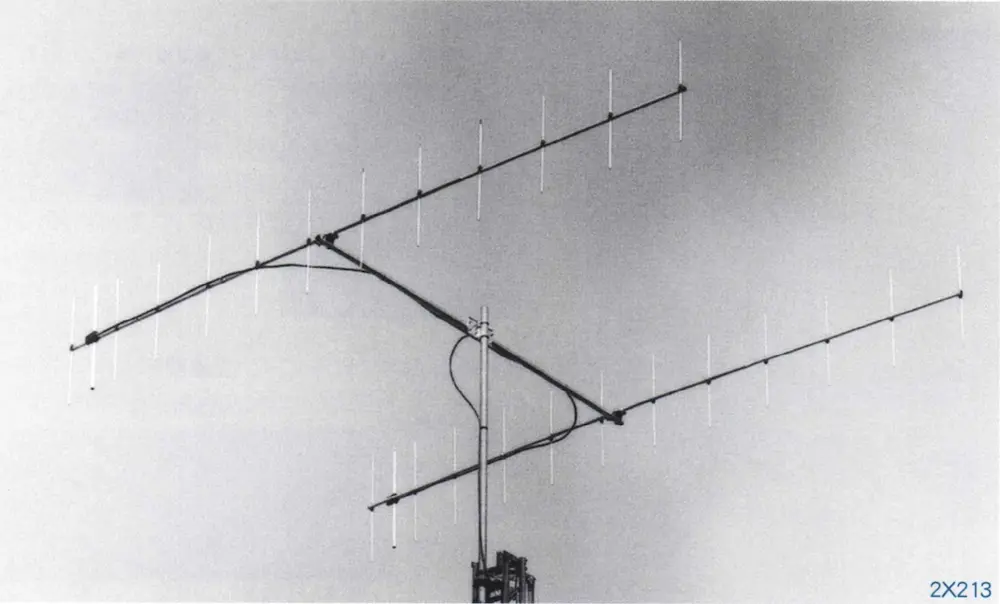

144MHz ロングジョン・ビーム
★高利得と最良パターンが得られるエレメントスペース・エレメント長を採用
★低損失で高強度、DXを本格的に考える人のVHF帯高ゲインロングジョンビームアンテナ

CD x209A、x211A、x213の各シリーズは、VHF帯の高ゲインビームアンテナです。現在最も効率が高いとされている八木アンテナをベースに、理論だけにとらわれずEME（月面反射）通信、太陽雑音受信等のフィールドテストを重ねた独自のエレメントスペース、エレメント長により、ゲイン対S/N比が最良になるよう設計されています。S/N比の優れたアンテナはノイズに埋もれた微弱な信号をピックアップするDX通信や混信・都市雑音の多い場所での運用においてその威力を発揮します。標準は2列スタック型で、低不要輻射型、高ゲイン型にスタック幅をナローからワイドスペースのセッティングで、最適特性の選択が可能です。高周波エネルギーを分配する為のスタックケーブルは、低損失の同軸ケーブルを採用し（x213、x211A系には低損失パワースプリッターも併用）、高周波損失を最小限に抑えています。輻射器には同軸ケーブルの不平衡を平衡に変換し、エレメントに対して理想の給電を行うバランを内蔵、雨や雪の付着による性能低下を少なくする為にエレメントをプラスチック体でカバーする等、安定した性能が得られるように配慮されています。機械面でも独自の形状をしたブームにより軽量かつ頑健なマグネシウム合金が用いられます。

周波数 (MHz)： 144
エレメント数： 13×2
F・ゲイン (dBi)： 19.0
F/B比 (dB)： 25
入力 PEP (kW)： 1.5
ブーム長 (ｍ)： 6.04
エレメント長 (ｍ)： 1.04
スタック幅 (ｍ)： 2.4～3.4
回転半径 (ｍ)： 3.5～3.7
マスト径 (mm)： 48～61
風圧面積 (㎡)： 0.78
質量 (kg)： 16.0
推奨ローテータ： RC5-x
