※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

マルチバンダー
★高度な技術と科学的な実験に基づいて調整された低SWR仕様
★フルサイズビームに匹敵する高性能・高ゲインマルチバンダー

CDトラップアンテナは、フルサイズビームに最も近い性能を得る為につくられた高ゲインアンテナです。極めて高度な技術を必要とするトラップ定数とエレメントスペース・長さ等は、ゲイン、パターン、SWR特性に最大の貢献をする位相関係を樹立する為に、科学的な実験に基づいて調整されています。
供給部はスタブとバランの搭載により、低SWRで効率よく高周波エネルギーを給電しています。
機械面でもトラップ内部は、特殊な接合構造により強度の確保と経年劣化を防止すると共に、0.5%以内の高精度な製造技術を確立しています。
また、各エレメント、ブーム、ブラケット類は高級なダイキャス製や削り出し型材等が採用されています。

周波数 (MHz)： 14 / 21 / 28
エレメント数： 4 / 5 / 5
F・ゲイン (dBi)： 11.0 / 13.0 / 13.2
F / B 比 (dB)： 20 / 18 / 22
入力 PEP (kW)： 2
ブーム長 (m)： 9.1
エレメント長(m)：8.7
回転半径 (m)： 6.1
マスト径 (mm)： 48～61
風圧面積(㎡)：1.2
質 量 (kg)： 26.0
推奨ローテータ： RC5-x
★バランは全て標準装備、コネクタはM型
★耐風速 35m/s以上
★ハイパワー仕様もあります（受注生産）

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

マルチバンダー
★高度な技術と科学的な実験に基づいて調整された低SWR仕様
★フルサイズビームに匹敵する高性能・高ゲインマルチバンダー

CDトラップアンテナは、フルサイズビームに最も近い性能を得る為につくられた高ゲインアンテナです。極めて高度な技術を必要とするトラップ定数とエレメントスペース・長さ等は、ゲイン、パターン、SWR特性に最大の貢献をする位相関係を樹立する為に、科学的な実験に基づいて調整されています。
供給部はスタブとバランの搭載により、低SWRで効率よく高周波エネルギーを給電しています。
機械面でもトラップ内部は、特殊な接合構造により強度の確保と経年劣化を防止すると共に、0.5%以内の高精度な製造技術を確立しています。
また、各エレメント、ブーム、ブラケット類は高級なダイキャス製や削り出し型材等が採用されています。

周波数 (MHz)： 14 / 21 / 28
エレメント数： 3 / 3 / 3
F・ゲイン (dBi)： 8.7 / 9.2 / 9.4
F / B 比 (dB)： 18 / 18 / 18
入力 PEP (kW)： 1.2 / 2 / 2
ブーム長 (m)： 4.0
エレメント長(m)：8.7
回転半径 (m)： 4.7
マスト径 (mm)： 48～61
風圧面積(㎡)：0.55
質 量 (kg)： 13.0
推奨ローテータ： RC5-x
★バランは全て標準装備、コネクタはM型
★耐風速 35m/s以上
★ハイパワー仕様もあります（受注生産）

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

ハイバンド 3エレメント 3-バンド八木アンテナ
☆ 外観はシンプルな24MHzフルサイズ八木と同じ
☆ 性能はモノバンド八木アンテナと同等
☆ モノバンド型と同様のVSWR特性
21-24-28MHz

この 328 はモノバンドの 3-エレメント八木アンテナと同等の性能を有した 3-バンドアンテナです。 一般的なトラップ式で3-バンドを広帯域性と低損失性を引き出すことは難しいが、この328はトラップ式と異なった技法のマルチ化の為、各バンド共高い性能を得ています。
各バンドの動作は24MHzが純粋な3エレ八木、21MHzはわずか15％の短縮型、28MHzは13％の延長型の為、フルサイズ型より高ゲインとなります。
各エレメント中央に同調回路が搭載され、それらの部品に高いQを有したインダクタとキャパシタ及びリレーを用い、低損失化と高い耐電力を引き出しています。同調回路の切換用に約13VDCと4芯ケーブルが必要で、コントローラは簡単な組立キット品が付属しています。
機械面では当社CY153(21又は24MHz用八木)と同様のもので、軽量で高強度、低受風力型です。
21～28MHzはDX通信に最も適したバンドの為、この328で3-バンドが十分満足できるでしょう。

■性能諸元
周波数(MHz)：21 24 28
ゲイン(dBi)： 9.2 10 10.5
F/B比 (平均. dB)： 24 24 18
インピーダンス(コネクタ)： 50Ω(MJ)
VSWR(最良)： 1.3：1 以下
高周波電力(CW/PEP.)： 1.5/3 kW
エレメント数：3
エレメント長：6.25m
ブーム長：3.96m
回転半径：3.8m
適合マスト径：φ48～61mm
耐風速：40m/s
質量：7.2kg
バンド切換用電源：約13VDC. 0.2A以下 4-芯リモートケーブル

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　トラップとリレーコントロールATUのハイブリッド型 5-バンド V-ダイポールアンテナ

●高耐圧, 低損失トラップと、CD78シリーズ等で実績あるCD独自のリレーコントロールの低損失ATUを搭載。
●低損失のT-ハットをエレメントの先端に搭載、3.5, 7MHz共エレメントのフル動作で、7MHzも高輻射効率を 実現。T-ハットは強靱なアルモウェルド製です。
● 回転半径が小さく、屋根や地面(低地上高)の影響を軽減できるV-型エレメント構造。都市部や集合住宅等、 設置環境に制約が多い場所でQRVしたい方にも最適。

周波数：　3.5/7/14/21/28MHz 7MHz拡張型
入力：　　0.8/1.4/2/2/2 Kw（PEP）
エレメント長：　11.4m
回転半径：　4.1m（90°）
受風面積：　0.2㎡
マスト径：　48～61mm　φ
重量：　6.2Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　トラップとリレーコントロールATUのハイブリッド型 5-バンド V-ダイポールアンテナ

●高耐圧, 低損失トラップと、CD78シリーズ等で実績あるCD独自のリレーコントロールの低損失ATUを搭載。
●低損失のT-ハットをエレメントの先端に搭載、3.5, 7MHz共エレメントのフル動作で、7MHzも高輻射効率を 実現。T-ハットは強靱なアルモウェルド製です。
● 回転半径が小さく、屋根や地面(低地上高)の影響を軽減できるV-型エレメント構造。都市部や集合住宅等、 設置環境に制約が多い場所でQRVしたい方にも最適。

周波数：　3.5/7/14/21/28MHz HF+50MHz 7MHz拡張型
入力：　　0.8/1.4/2/2/2 Kw（PEP）
エレメント長：　11.4m
回転半径：　4.1m（90°）
受風面積：　0.23㎡
マスト径：　48～61mm　φ
重量：　6.2Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　トラップとリレーコントロールATUのハイブリッド型 5-バンド V-ダイポールアンテナ

●高耐圧, 低損失トラップと、CD78シリーズ等で実績あるCD独自のリレーコントロールの低損失ATUを搭載。
●低損失のT-ハットをエレメントの先端に搭載、3.5, 7MHz共エレメントのフル動作で、7MHzも高輻射効率を 実現。T-ハットは強靱なアルモウェルド製です。
● 回転半径が小さく、屋根や地面(低地上高)の影響を軽減できるV-型エレメント構造。都市部や集合住宅等、 設置環境に制約が多い場所でQRVしたい方にも最適。

周波数：　3.5/7/14/21/28MHz 7MHz拡張型
入力：　　1.6/2/2/2/2 Kw（PEP）
エレメント長：　11.6m
回転半径：　4.2m（90°）
受風面積：　0.2㎡
マスト径：　48～61mm　φ
重量：　6.9Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　トラップとリレーコントロールATUのハイブリッド型 5-バンド V-ダイポールアンテナ

●高耐圧, 低損失トラップと、CD78シリーズ等で実績あるCD独自のリレーコントロールの低損失ATUを搭載。
●低損失のT-ハットをエレメントの先端に搭載、3.5, 7MHz共エレメントのフル動作で、7MHzも高輻射効率を 実現。T-ハットは強靱なアルモウェルド製です。
● 回転半径が小さく、屋根や地面(低地上高)の影響を軽減できるV-型エレメント構造。都市部や集合住宅等、 設置環境に制約が多い場所でQRVしたい方にも最適。

周波数：　3.5/7/14/21/28MHz HF+50MHz 7MHz拡張型
入力：　　1.6/2/2/2/2 Kw（PEP）
エレメント長：　11.6m
回転半径：　4.2m（90°）
受風面積：　0.23㎡
マスト径：　48～61mm　φ
重量：　6.9Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

430MHzロングジョン・ビーム
★優れた設計・高度な検証で比類ないビームパターンと高利得を実現
★低損失、高強度で高い安定性を誇るUHF帯高ロングジョンビームアンテナ

CDx727、x720、x713Aの各シリーズは、目的の信号を強力にピックアップする選択性とゲインを重視した新しいコンセプトによるアンテナです。従来のアンテナの多くは放射パターンよりもゲインを追求したものでした。

しかしUHFアンテナではG/T（ゲイン／雑音）比が決め手となり、都市雑音や他局の混信の多い状況やLNAを活用する場合には、不要輻射の少ないアンテナが威力を発揮します。ゲインだけを重視したアンテナではノイズが埋もれて聞こえなかった信号が、これらのアンテナでは浮き上がって聞こえる事がしばしば起こります。アンテナは地上測定だけの評価では大地等の影響を受けやすく、正確な性能評価が難しいため不十分です。

CDのV・UHFアンテナは優れた設計方法で開発し、EME（月面反射）通信や太陽雑音を超えての性能評価等、高度な検証と評価が加えられています。x727を例にとれば、単体ゲインは20.9dBiで、サイドローブは実に−20dB以下の比類が無いパターンを得ています。各アンテナの輻射ユニットにはストリップライン整合とバランが内蔵され、低損失の同軸ケーブルを採用したスタックケーブルにより（x727、x720シリーズには低損失パワースプリッターも併用）効率よく電力供給を行うように吟味された設計がなされています。各モデルには2列2段等の増設キットも用意されています。

周波数 (MHz)： 430
エレメント数： 27×2x2
F・ゲイン (dBi)： 26.7
F / B 比 (dB)： 25
入力 PEP (kW)： 2
ブーム長 (m)： 6.0
エレメント長 (m)： 0.3
スタック幅 (m)： 1.9x1.9
回転半径 (m)： 3.6
マスト径 (mm)： 48～61
風圧面積 (㎡)： 1.1
質 量 (kg)： 32.1
推奨ローテータ RC5-x

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

430MHzロングジョン・ビーム
★優れた設計・高度な検証で比類ないビームパターンと高利得を実現
★低損失、高強度で高い安定性を誇るUHF帯高ロングジョンビームアンテナ

CDx727、x720、x713Aの各シリーズは、目的の信号を強力にピックアップする選択性とゲインを重視した新しいコンセプトによるアンテナです。従来のアンテナの多くは放射パターンよりもゲインを追求したものでした。

しかしUHFアンテナではG/T（ゲイン／雑音）比が決め手となり、都市雑音や他局の混信の多い状況やLNAを活用する場合には、不要輻射の少ないアンテナが威力を発揮します。ゲインだけを重視したアンテナではノイズが埋もれて聞こえなかった信号が、これらのアンテナでは浮き上がって聞こえる事がしばしば起こります。アンテナは地上測定だけの評価では大地等の影響を受けやすく、正確な性能評価が難しいため不十分です。

CDのV・UHFアンテナは優れた設計方法で開発し、EME（月面反射）通信や太陽雑音を超えての性能評価等、高度な検証と評価が加えられています。x727を例にとれば、単体ゲインは20.9dBiで、サイドローブは実に−20dB以下の比類が無いパターンを得ています。各アンテナの輻射ユニットにはストリップライン整合とバランが内蔵され、低損失の同軸ケーブルを採用したスタックケーブルにより（x727、x720シリーズには低損失パワースプリッターも併用）効率よく電力供給を行うように吟味された設計がなされています。各モデルには2列2段等の増設キットも用意されています。

周波数 (MHz)： 430
エレメント数： 27×2x2
F・ゲイン (dBi)： 26.7
F / B 比 (dB)： 25
入力 PEP (kW)： 2
ブーム長 (m)： 6.0
エレメント長 (m)： 0.3
スタック幅 (m)： 1.9x1.9
回転半径 (m)： 3.6
マスト径 (mm)： 48～61
風圧面積 (㎡)： 1.1
質 量 (kg)： 32.1
推奨ローテータ RC5-x

クリエート・デザインに掲載されているPDFはこちら

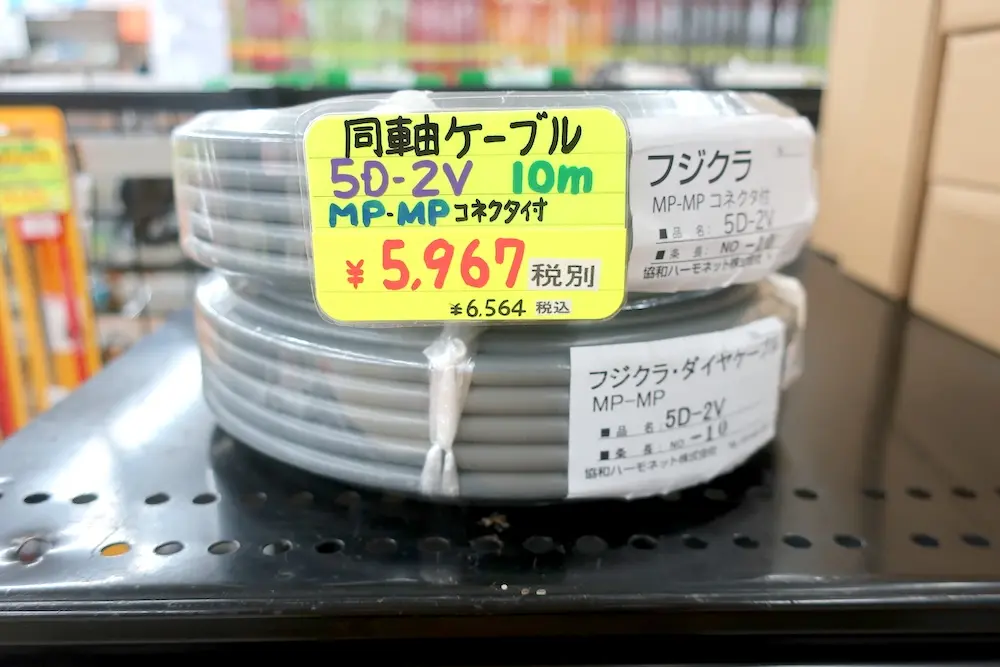

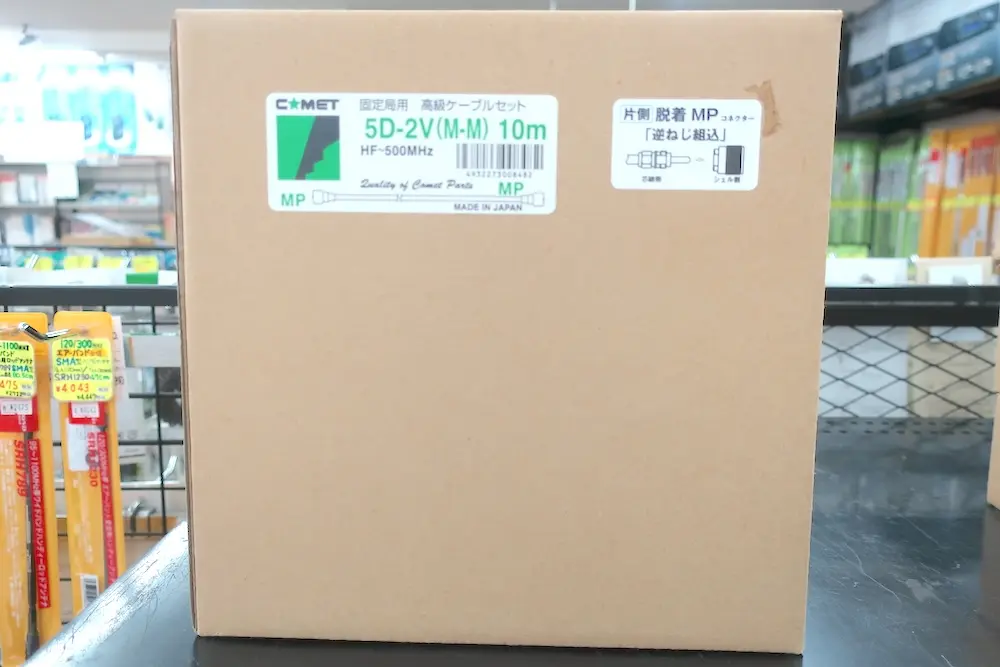

同軸ケーブル 10m
MP-MPコネクタ付

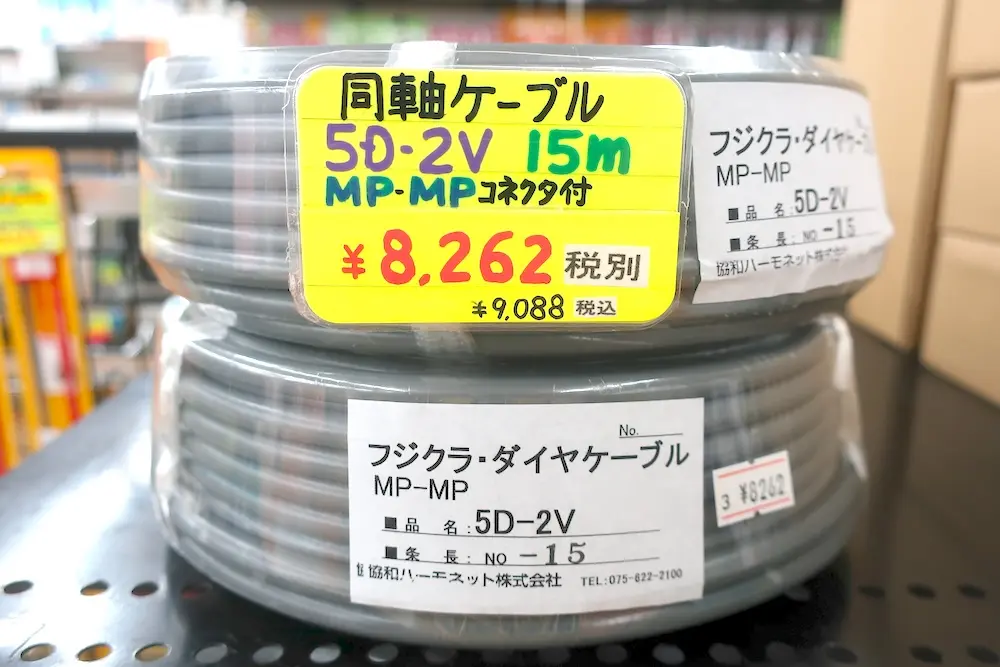

同軸ケーブル 15m
MP-MPコネクタ付

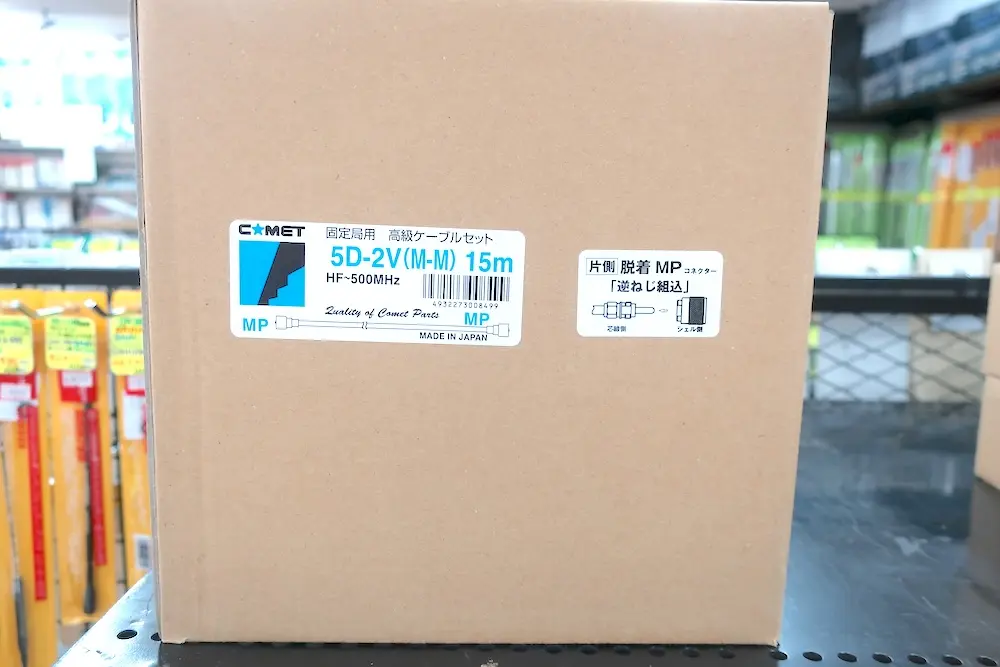

固定局用高級ケーブルセット
5D-2V(M-M) 15m
HF〜500MHz
【片側】脱着 MPコネクター
「逆ねじ組込」
同軸ケーブル
MP-MPコネクタ付

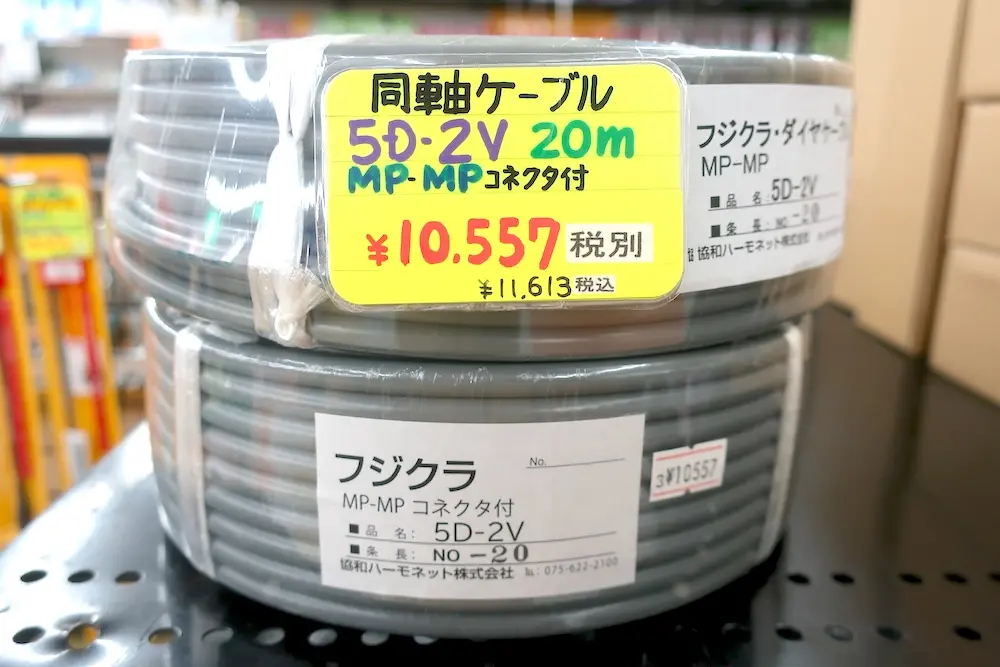

同軸ケーブル 20m
MP-MPコネクタ付

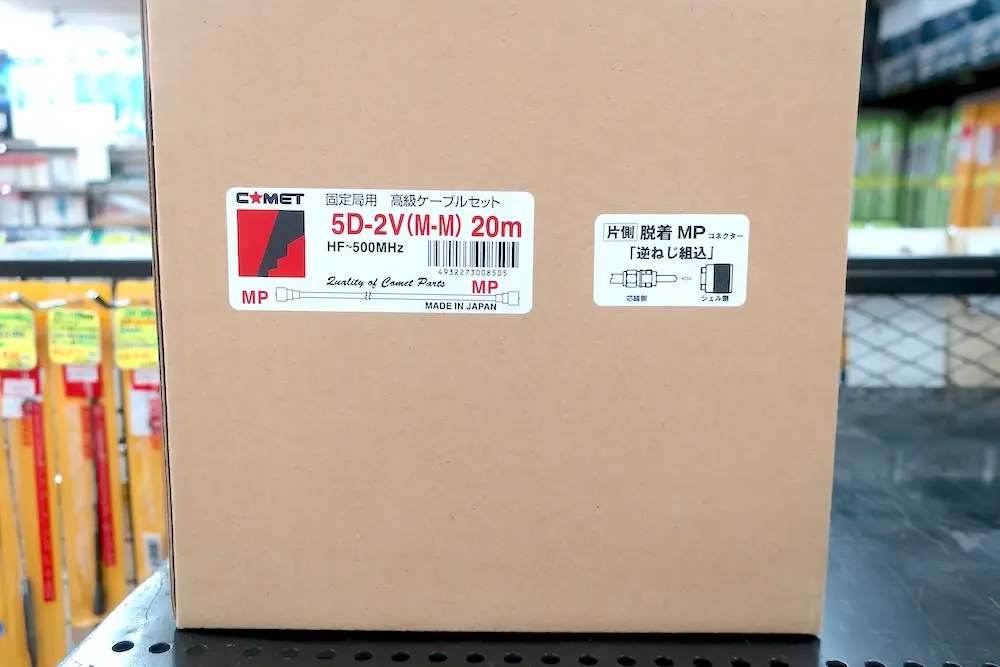

固定局用高級ケーブルセット
5D-2V(M-M) 20m
HF〜500MHz
【片側】脱着 MPコネクター
「逆ねじ組込」
同軸ケーブル
MP-MPコネクタ付

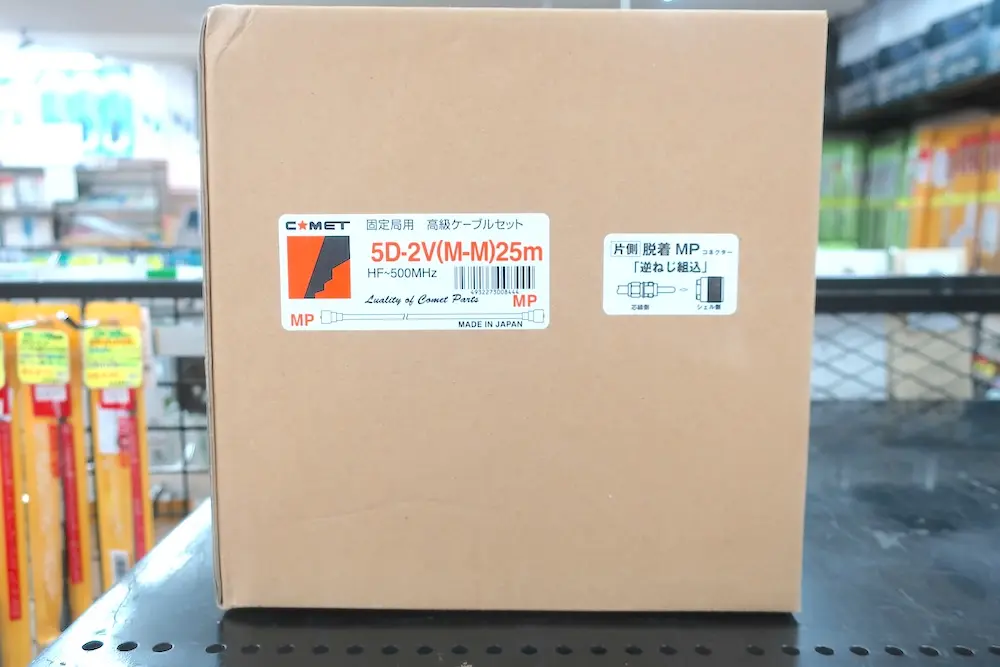

固定局用高級ケーブルセット
5D-2V(M-M) 25m
HF〜500MHz
【片側】脱着 MPコネクター
「逆ねじ組込」
同軸ケーブル
MP-MPコネクタ付

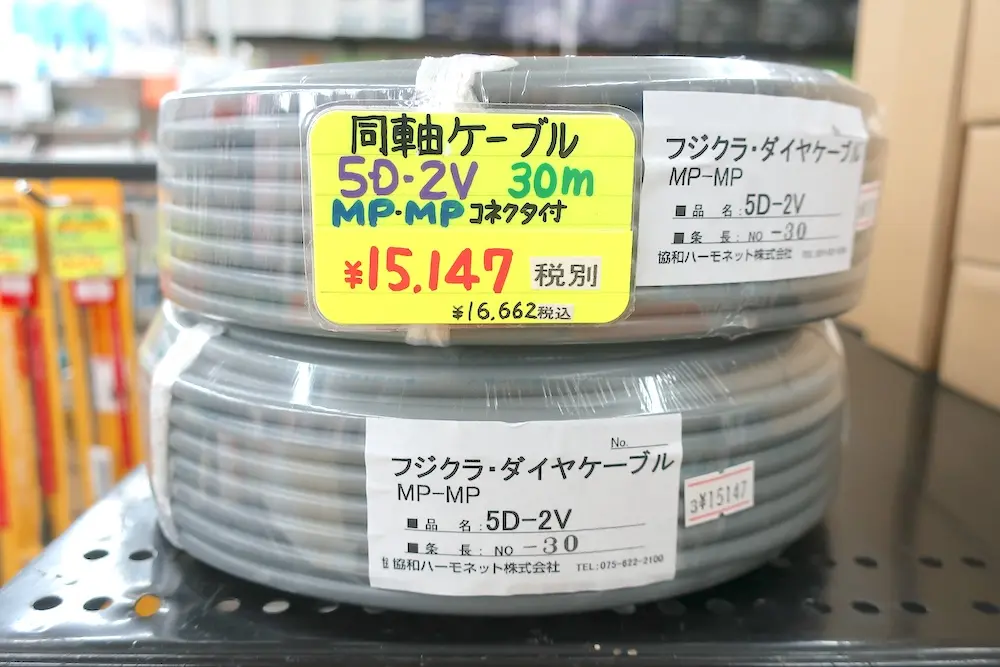

同軸ケーブル 30m
MP-MPコネクタ付

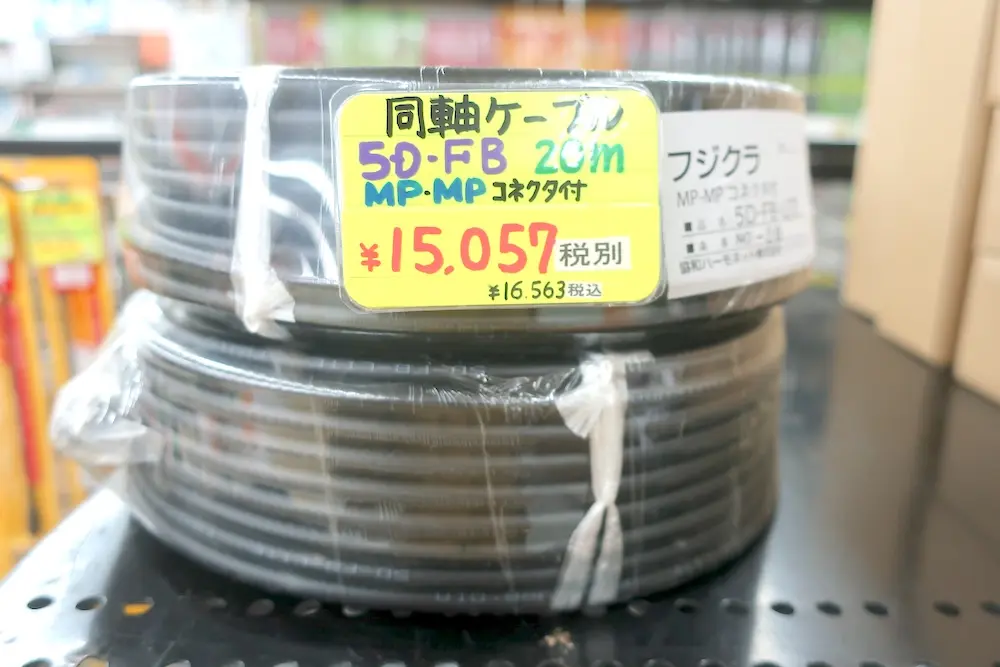

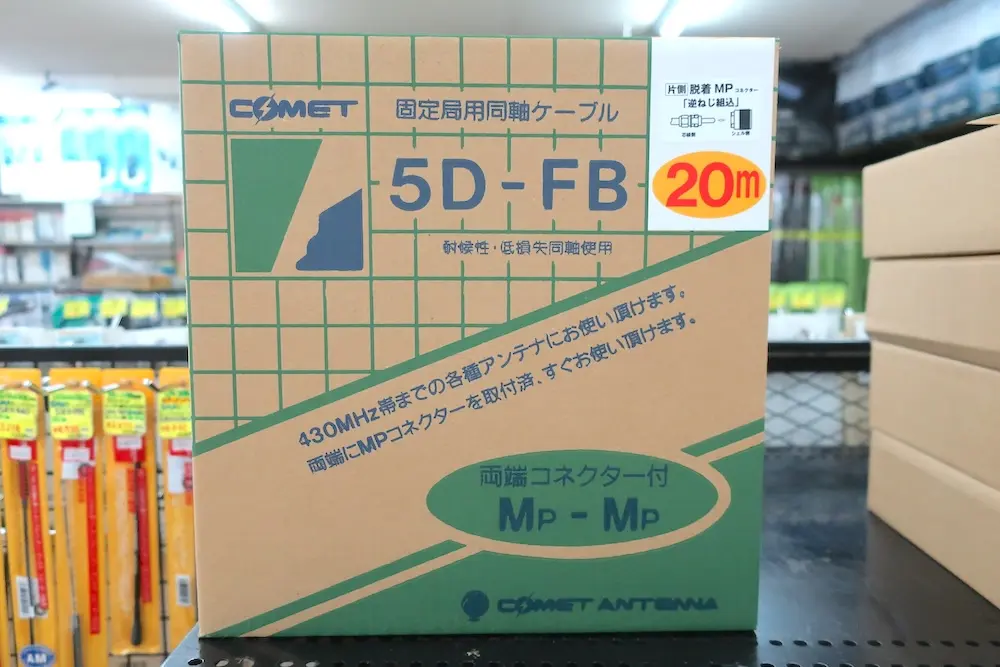

同軸ケーブル 5D-FB-LITE 20m
MP-MPコネクタ付

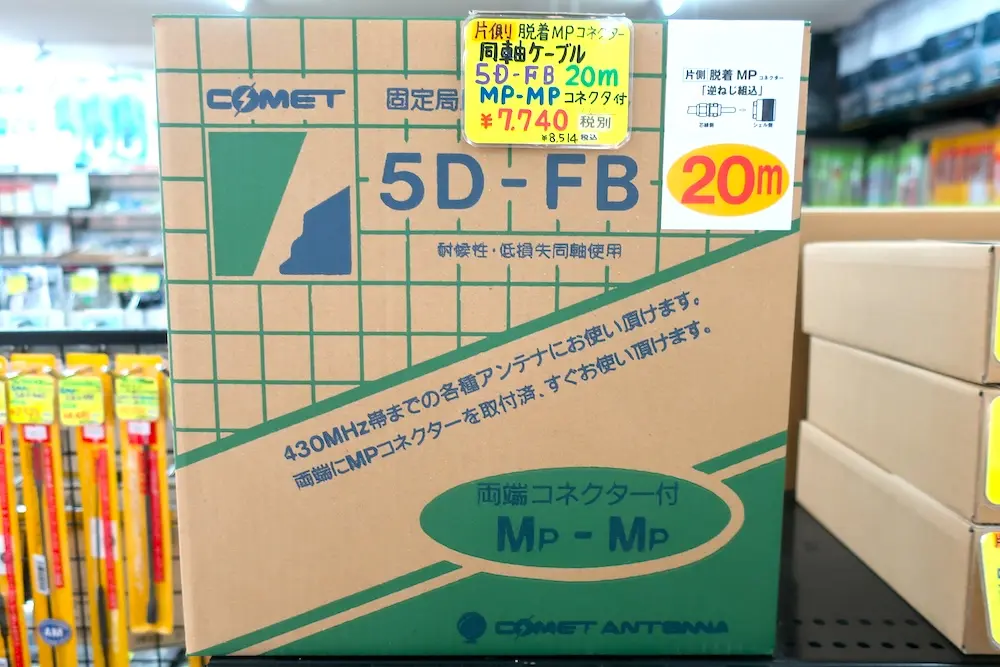

固定局用同軸ケーブル 20m
耐候性・低損失同軸使用
430MHz帯までの各種アンテナにお使いいただけます。
両端にMPコネクターを取付済、すぐにお使いいただけます。
両端コネクター付
MP-MP
【片側】脱着 MPコネクター
「逆ねじ組込」

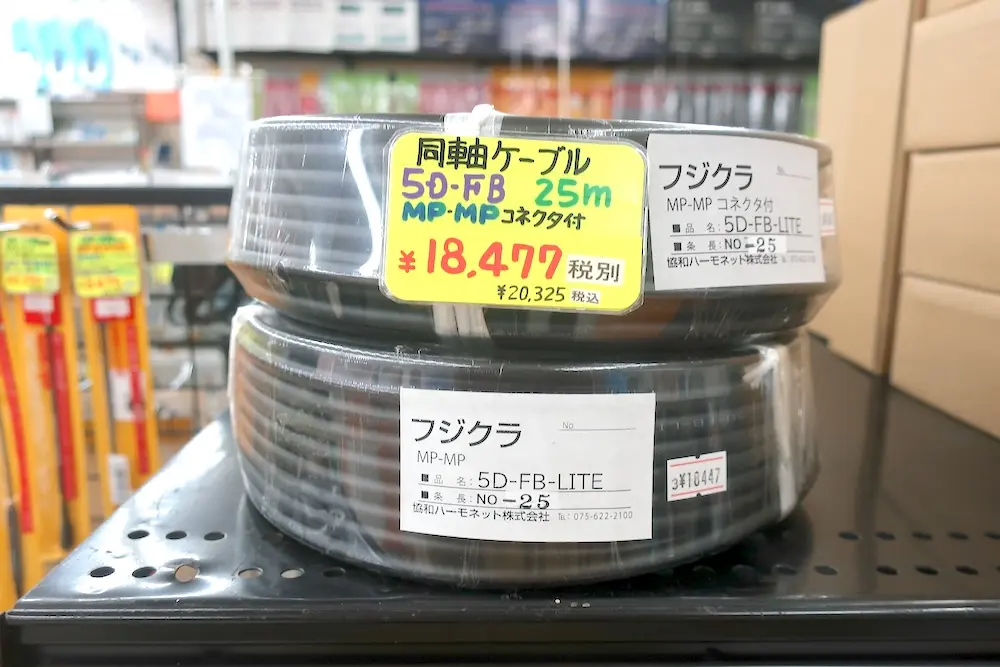

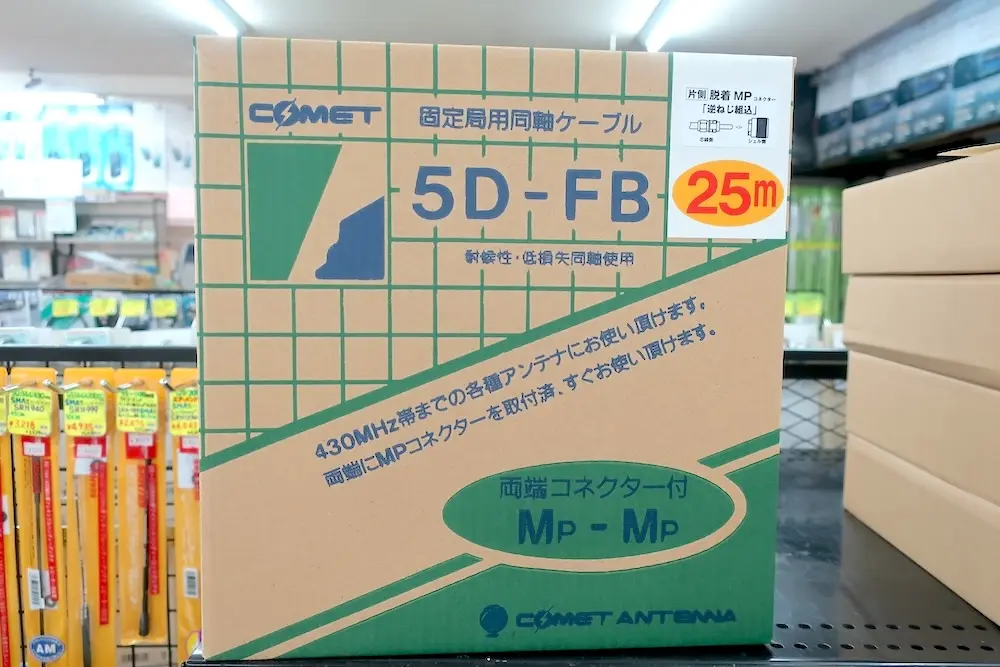

同軸ケーブル 5D-FB-LITE 25m
MP-MPコネクタ付

固定局用同軸ケーブル 25m
耐候性・低損失同軸使用
430MHz帯までの各種アンテナにお使いいただけます。
両端にMPコネクターを取付済、すぐにお使いいただけます。
両端コネクター付
MP-MP
【片側】脱着 MPコネクター
「逆ねじ組込」

中継･延長ケーブル[RoHS]

●同軸ケーブル:5D2V（3m）
●接栓:MP-MP

中継･延長ケーブル[RoHS]

●同軸ケーブル:5D2V（3m） ●接栓:MP-MJ

中継･延長ケーブル[RoHS]

●同軸ケーブル:5D2V（5m）
●接栓:MP-MP

車載用2D同軸ケーブルセット(RoHS対応)
ストレートケーブル
長さ：5m
外径：7.3mm
●同軸ケーブル:5D-2V
●接栓:MLJ-MP

車載用2D同軸ケーブルセット(RoHS対応)
ストレートケーブル
長さ：6m
外径：7.3mm
●同軸ケーブル:5D-2V
●接栓:MLJ-MP

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

マルチバンダー
★高度な技術と科学的な実験に基づいて調整された低SWR仕様
★フルサイズビームに匹敵する高性能・高ゲインマルチバンダー

CDトラップアンテナは、フルサイズビームに最も近い性能を得る為につくられた高ゲインアンテナです。極めて高度な技術を必要とするトラップ定数とエレメントスペース・長さ等は、ゲイン、パターン、SWR特性に最大の貢献をする位相関係を樹立する為に、科学的な実験に基づいて調整されています。
供給部はスタブとバランの搭載により、低SWRで効率よく高周波エネルギーを給電しています。
機械面でもトラップ内部は、特殊な接合構造により強度の確保と経年劣化を防止すると共に、0.5%以内の高精度な製造技術を確立しています。
また、各エレメント、ブーム、ブラケット類は高級なダイキャス製や削り出し型材等が採用されています。

周波数 (MHz)： 7-7.2 / 14 / 21
エレメント数： 2 / 4 / 4
F・ゲイン (dBi)： 7.5 / 11.0 / 11.2
F / B 比 (dB)： 14 / 21 / 22
入力 PEP (kW)： 1.5 / 2.5 / 2.5
ブーム長 (m)： 8.6
エレメント長(m)：13.6
回転半径 (m)： 7.8
マスト径 (mm)： 48～61
風圧面積(㎡)：1.1
制御線(13VDC)：5芯
質 量 (kg)： 30.0
推奨ローテータ： RC5A-x
★バランは全て標準装備、コネクタはM型
★耐風速 35m/s以上
★ハイパワー仕様もあります（受注生産）

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

マルチバンダー
★高度な技術と科学的な実験に基づいて調整された低SWR仕様
★フルサイズビームに匹敵する高性能・高ゲインマルチバンダー

CDトラップアンテナは、フルサイズビームに最も近い性能を得る為につくられた高ゲインアンテナです。極めて高度な技術を必要とするトラップ定数とエレメントスペース・長さ等は、ゲイン、パターン、SWR特性に最大の貢献をする位相関係を樹立する為に、科学的な実験に基づいて調整されています。
供給部はスタブとバランの搭載により、低SWRで効率よく高周波エネルギーを給電しています。
機械面でもトラップ内部は、特殊な接合構造により強度の確保と経年劣化を防止すると共に、0.5%以内の高精度な製造技術を確立しています。
また、各エレメント、ブーム、ブラケット類は高級なダイキャス製や削り出し型材等が採用されています。

周波数 (MHz)： 7-7.2 / 14 / 21
エレメント数： 3 / 4 / 4
F・ゲイン (dBi)： 9.0 / 11.0 / 11.2
F / B 比 (dB)： 20 / 21 / 22
入力 PEP (kW)： 1.5 / 2.5 / 2.5
ブーム長 (m)： 9.9
エレメント長(m)：14.6
回転半径 (m)： 8.8
マスト径 (mm)： 48～61
風圧面積(㎡)：1.4
制御線(13VDC)：5芯
質 量 (kg)： 37.0
推奨ローテータ： RC5A-x
★バランは全て標準装備、コネクタはM型
★耐風速 35m/s以上
★ハイパワー仕様もあります（受注生産）

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　７/14/21/28MHz Ｖ型ダイポールアンテナ

●水平偏波で８字特性を有したコンパクトなＤＰアンテナです。
●エレメントの角度は使用状況に応じて90°、140°の2段階から選択出来ます。
●エレメントの角度を90°にセットした場合、回転半径が小さくなると同時に地上高2～3m程度から使用可能となります。
●バランが標準装備されており、理想の給電ができるためTVI等にも優れています。

【定格】
周波数：　７/14/21/28MHz
耐入力：　　1/2/2/2　Kw（PEP）
エレメント長：　11.6m
回転半径：　4.1m（90°）
受風面積：　0.19㎡
マスト径：　42～61mm　φ
重量：　5.5Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　7MHzバンド拡張対応 7MHzバンド拡張整合器BS41付
７/14/21/28/50MHz　V型ダイポールアンテナ

●水平偏波で８字特性を有したコンパクトなＤＰアンテナです。
●エレメントの角度は使用状況に応じて90°、140°の2段階から選択出来ます。
●エレメントの角度を90°にセットした場合、回転半径が小さくなると同時に地上高2～3m程度から使用可能となります。
●バランが標準装備されており、理想の給電ができるためTVI等にも優れています。
●7MHzのバンド幅200kHzの帯域をリモート操作による４バンド切替えでカバー。

【定格】
周波数：　７/14/21/28/50MHz
耐入力：　　1/2/2/2/1　Kw（PEP）
エレメント長：　11.6m
回転半径：　4.1m（90°）
受風面積：　0.19㎡
マスト径：　42～61mm　φ
重量：　5.5Kg

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

クリエートデザイン　7MHzバンド拡張対応
７/14/21/28MHz　Ｖ型ダイポールアンテナ

●水平偏波で８字特性を有したコンパクトなDPアンテナです。
●エレメントの角度は使用状況に応じて90°、140°の2段階から選択出来ます。
●エレメントの角度を90°にセットした場合、回転半径が小さくなると同時に地上高2～3m程度から使用可能となります。
●バランが標準装備されており、理想の給電ができるためTVI等にも優れています。
●7MHzのバンド幅200kHzの帯域をリモート操作による４バンド切替えでカバー。

【定格】
周波数：　７/14/21/28MHz
耐入力：　　1/2/2/2　Kw（PEP）
エレメント長：　11.6m
回転半径：　4.1m（90°）
受風面積：　0.19㎡
マスト径：　42～61mm　φ
重量：　5.5Kg
