CDP-406に1.8/1.9MHz、3.5/3.8MHz、21/24MHz、28/29MHzの拡張コイル、さらに小型バランCBL-100をロールポーチに収容したフルセット仕様です。

●ロールポーチ CCB-HFJ
●小型バラン CBL-100
●ロッド・エレメント 2本
●1.8/1.9MHz拡張コイル CDP-EX1.8/1.9…1セット(2本)
●3.5/3.8MHz拡張コイル CDP-EX3.5/3.8…1セット(2本)
●7MHz拡張コイル CDP-EX7(補償回路1本付き)…1セット(2本)
●21/24MHz拡張コイル CDP-EX21/24(補償回路1本付き)…1セット(2本)
●28/29MHz拡張コイル CDP-EX28…1セット(2本)
●ベース板、ダイポールブラケット、ホースバンド、バラン用ケーブル、取付金具一式

ヒューズ・パイロットランプ内蔵シガープラグ[RoHS]

●ケーブル長:1.5m（1.25スケア）●ヒューズ:12A
※T型プラグ付

種別：ブロードバンド HF 帯ワイヤーダイポールアンテナ

特長：
無調整ブロードバンドアンテナでありながら、業界初 7MHz に特化した仕様です。
従来の T2FD 型と違いフラットな特性は勿論、人気の7MHz バンドに特性を重視しました。

周波数：1.8 ～ 30 MHz（一部周波数はチューナー併用要）
インピーダンス：50Ω
耐入力：150 W (SSB)

利得：
1.8MHz帯：-40dBi
3.5MHz帯：-28dBi
7MHz帯 : -16.2dBi
10MHz帯：-10.5dBi
14MHz帯: -6dBi
18MHz帯: -3dBi
21MHz帯: -2dBi
24MHz帯: -2dBi
28MHz帯: -2dBi

VSWR：
7 ～ 21MHz：2 以下
その他： 4 以下

全長：約 10 m
質量：約 1.7 kg
コネクター：M-J 型
送信空中線の形式：ダイポール型および単一型

モービルアンテナ
周波数：144/430MHz
タイプ：デュアルバンド　モービル用 (全長 0.71m)　CHLシリーズ

周波数・利得：
- 144MHz：2.15dBi (1/2λ ノンラジアル)
- 430MHz：5.0dBi (5/8λ 2段 ノンラジアル)
インピーダンス：50Ω
VSWR：1.5以下
耐入力：70W (FM)
全長：0.71m
質量：約145g
特長：
- 大型車両のラダーやミラーステー等に設置しても道路交通法車両制限令の3.8mを超えない全長710mmと丁度良い長さ (一部の大型車両では3.8m以上超える場合がありますのであらかじめご確認ください)
- 空気抵抗を考慮したスリムデザイン、さらに質量145gと軽量
- 設置場所を選ばない、アース不要なノンラジアルタイプ

飛びを追求した144/430MHz帯ノンラジアル・デュアルバンドアンテナ

贅沢なメモアロイ線（形状記憶合金）を使用し、しなやかに曲がります。
SBシリーズで好評の精悍ブラック仕様に仕上げました。

周波数・利得： 144MHz 2.15dBi (1/2λ ノンラジアル)
430MHz 5.0dBi (5/8λ 2段 ノンラジアル)
インピーダンス：50Ω
VSWR：1.5以下
コネクター：M-P型
耐入力：70W (FM)
全長：0.71m
質量：約145g

特長
●大型車両のラダーやミラーステー等に設置しても道路交通法車両制限令の3.8mを超えない全長710mmと丁度良い長さ
　(一部の大型車両では3.8m以上超える場合がありますのであらかじめご確認ください)
●空気抵抗を考慮したスリムデザイン、さらに質量145gと軽量
●設置場所を選ばない、アース不要なノンラジアルタイプ

デュアルバンドモービルアンテナ

周波数・利得・形式：
- 144MHz：2.15dBi・1/2λ
- 430MHz：5.0dBi・5/8λ×2段
偏波：垂直偏波
耐入力：70W(FM)
VSWR：1.5以下
インピーダンス：50Ω
コネクタ：M-P型
全長：約0.71m
質量：約145g
折曲機構付き

特長：
●大型車両のラダーやミラーステー等に設置しても道路交通法車両制限令の3.8mを超えない全長710mmと丁度良い長さ
　(一部の大型車両では3.8m以上超える場合がありますのであらかじめご確認ください)
●空気抵抗を考慮したスリムデザイン、さらに質量145gと軽量
●設置場所を選ばない、アース不要なノンラジアルタイプ

固定用：7/14or18/21/28/50MHz 5バンド 角度可変型ダイポール

送信周波数：7/14or18/21/28/50MHz
インピーダンス：50Ω
V.SWR：1.5以下

耐入力：
7/14or18MHz 150W(SSB)
21/28/50MHz 220W(SSB)

全長：4m(水平時)
質量：約2.7kg(エレメント片側 約900g)

同梱・付属品：14MHz標準同梱
バラン(CBL-2500)付属

取付マスト：25Φ～62Φ　取付金具(Uボルト)付

特長：水平型・V型・GPなど、多様な運用が可能

マストベアリング (適合マスト径： φ40～65mm)
優れた機構がなされたもので、ベアリング部に強化プラスチック、ハウジングにはマグネシウム合金を採用し、高い強度と耐蝕性を実現したマストベアリングです。又、マスト固定方式は一般に見るボルトではなくマストを損傷させないチャック式を採用しています。

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

ロングジョン・ビーム
★理論上到達できうる最高のゲインとビームパターン。
★最高を求める人々へ、頑健で比類ない高性能CDロングジョンアンテナ。

最高のアンテナを求める人々の為に高い仕様でつくられた高ゲインアンテナです。各モデルとも最適なエレメント長・エレメントスペースなどにより、理論上到達出来る最高の性能を引き出すように設計されています。CDのプロ用アンテナをモデルにつくられたCDロングジョンは厳格な仕様で手に入れる事の出来る最高品質のアルミニュームとダイキャストクランプ等を採用し、卓越した技術によってつくられた、頑健で比類のない高性能アンテナです。

周波数 (MHz)：21
エレメント数： 5
F・ゲイン (dBi)： 13.5
F / B 比 (dB)： 24
入力 PEP (kW)： 3
ブーム長 (m)： 9.8
エレメント長(m)：7.3
回転半径 (m)： 6.3
マスト径 (mm)： 48～61
風圧面積(㎡)：0.7
質 量 (kg)： 17.0
推奨ローテータ： RC5-x
★バランは全て標準装備、コネクタはM型
★耐風速 35m/s以上
★ハイパワー仕様もあります（受注生産）

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

広帯域 7MHz 短縮形 八木アンテナ
★7.0〜7.2MHz バンドコントロール
★高効率T-ワイヤ・エレメント型

このCY402, CL40B-5, CL40DXは短縮型の高性能八木アンテナです。
短縮型は狭帯域型設計にすると高い性能を引き出すことが出来ます。その帯域幅はエレメント長に関係し、小型のCY402は3-バンド，CL40B, CL40DXは2-バンドに分割して、各バンドで高い性能を引き出しています。各エレメントの中央部には同調周波数切換ユニットが搭載され、リモートコントロールでバンド選択します。性能を決定付けるエレメントの先端には、ローディング効率の高いキャパシタロッド が付き、各モデル共 機械的エレメント長より約1.6m長い等価電気長で動作しています。又、低損失のローディングコイルの搭載でフルサイズ並みの性能を出しています。
機械面でも不用な重さと受風面積を軽減するスウェージ型の高張力アルミパイプと強靱なアルモウェルドキャパシタロッドの採用で軽量と高強度のアンテナです。各アンテナにはバンド切換用の制御線と13VDCが必要です。

周波数 (MHz)： 7-7.2
バンド数：2
エレメント数： 3
利得 (dBi)： 9.8
F / B 比 (dB)： 22
入力 PEP (kW)： 4
ブーム長 (m)： 10.3
エレメント長(m)：15.8
回転半径 (m)： 9.5
風圧面積(㎡)：1.4
質 量 (kg)： 49
制御線(13VDC)：2芯

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

広帯域 7MHz 短縮形 八木アンテナ
★7.0〜7.2MHz バンドコントロール
★高効率T-ワイヤ・エレメント型

このCY402, CL40B-5, CL40DXは短縮型の高性能八木アンテナです。
短縮型は狭帯域型設計にすると高い性能を引き出すことが出来ます。その帯域幅はエレメント長に関係し、小型のCY402は3-バンド，CL40B, CL40DXは2-バンドに分割して、各バンドで高い性能を引き出しています。各エレメントの中央部には同調周波数切換ユニットが搭載され、リモートコントロールでバンド選択します。性能を決定付けるエレメントの先端には、ローディング効率の高いキャパシタロッド が付き、各モデル共 機械的エレメント長より約1.6m長い等価電気長で動作しています。又、低損失のローディングコイルの搭載でフルサイズ並みの性能を出しています。
機械面でも不用な重さと受風面積を軽減するスウェージ型の高張力アルミパイプと強靱なアルモウェルドキャパシタロッドの採用で軽量と高強度のアンテナです。各アンテナにはバンド切換用の制御線と13VDCが必要です。

周波数 (MHz)： 7-7.2
バンド数：2
エレメント数： 4
利得 (dBi)： 11
F / B 比 (dB)： 20
入力 PEP (kW)： 4
ブーム長 (m)： 15.2
エレメント長(m)：16
回転半径 (m)： 10.9
風圧面積(㎡)：2.0
質 量 (kg)： 68
制御線(13VDC)：2芯

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

50MHz ロングジョン・ビーム
★高ゲインを望む人々へ、ワイドスペーシングで優れたゲインと指向パターンを実現
★数々のノウハウを集結、高度な技術が息づく新設計高ゲインロングジョンビーム

CDの50MHzロングジョンシリーズは、高ゲインと優れたビームパターンを望む人々の為に開発した新設計の高ゲインアンテナです。高性能を追求したエレメントスペースとエレメント長による狭帯域化は、輻射エレメントに広帯域特性と高平衡度特性を有したフォールデッドDPの採用で改善させ、更なる改良を重ねて広い帯域にわたって高ゲイン・優れたビームパターン・低SWRを実現しました。また、DX通信やコンテスト等に多く利用される50～51MHzで最高ゲインが得られるように設計されています（組立時にSWR最小周波数を選択可）。同クラスのHFアンテナと同一の材料を採用する等、高性能と高強度を兼ね備えたアンテナです。

周波数(MHz)： 50
エレメント数： 10
F・ゲイン (dBi)： 16.2
F/B比 (dB)： 25
入力PEP (kW)： 3
ブーム長 (ｍ)： 13.1
エレメント長 (ｍ)： 3.0
回転半径 (ｍ)： 7.3
マスト径 (mm)： 48～61
風圧面積 (㎡)： 0.85
質量 (kg)： 17.0
推奨ローテータ： RC5-x

★ 全てFDラジエタ型
★ バランは全て標準装備，コネクタはM型
★ 耐風速 35m/s以上
★ ハイパワー仕様もあります。(受注生産)

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

50MHz ロングジョン・ビーム
★高ゲインを望む人々へ、ワイドスペーシングで優れたゲインと指向パターンを実現
★数々のノウハウを集結、高度な技術が息づく新設計高ゲインロングジョンビーム

CDの50MHzロングジョンシリーズは、高ゲインと優れたビームパターンを望む人々の為に開発した新設計の高ゲインアンテナです。高性能を追求したエレメントスペースとエレメント長による狭帯域化は、輻射エレメントに広帯域特性と高平衡度特性を有したフォールデッドDPの採用で改善させ、更なる改良を重ねて広い帯域にわたって高ゲイン・優れたビームパターン・低SWRを実現しました。また、DX通信やコンテスト等に多く利用される50～51MHzで最高ゲインが得られるように設計されています（組立時にSWR最小周波数を選択可）。同クラスのHFアンテナと同一の材料を採用する等、高性能と高強度を兼ね備えたアンテナです。

周波数(MHz)： 50
エレメント数： 13
F・ゲイン (dBi)： 16.8
F/B比 (dB)： 25
入力PEP (kW)： 3
ブーム長 (ｍ)： 15.8
エレメント長 (ｍ)： 3.0
回転半径 (ｍ)： 8.4
マスト径 (mm)： 48～61
風圧面積 (㎡)： 1.0
質量 (kg)： 27.0
推奨ローテータ： RC5-x

★ 全てFDラジエタ型
★ バランは全て標準装備，コネクタはM型
★ 耐風速 35m/s以上
★ ハイパワー仕様もあります。(受注生産)

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

50MHz ロングジョン・ビーム
★高ゲインを望む人々へ、ワイドスペーシングで優れたゲインと指向パターンを実現
★数々のノウハウを集結、高度な技術が息づく新設計高ゲインロングジョンビーム

CDの50MHzロングジョンシリーズは、高ゲインと優れたビームパターンを望む人々の為に開発した新設計の高ゲインアンテナです。高性能を追求したエレメントスペースとエレメント長による狭帯域化は、輻射エレメントに広帯域特性と高平衡度特性を有したフォールデッドDPの採用で改善させ、更なる改良を重ねて広い帯域にわたって高ゲイン・優れたビームパターン・低SWRを実現しました。また、DX通信やコンテスト等に多く利用される50～51MHzで最高ゲインが得られるように設計されています（組立時にSWR最小周波数を選択可）。同クラスのHFアンテナと同一の材料を採用する等、高性能と高強度を兼ね備えたアンテナです。

周波数(MHz)： 50
エレメント数： 5
F・ゲイン (dBi)： 12.0
F/B比 (dB)： 20
入力PEP (kW)： 2
ブーム長 (ｍ)： 4.0
エレメント長 (ｍ)： 3.1
回転半径 (ｍ)： 2.6
マスト径 (mm)： 42～61
風圧面積 (㎡)： 0.2
質量 (kg)： 4.7
推奨ローテータ： RC5-x

★ 全てFDラジエタ型
★ バランは全て標準装備，コネクタはM型
★ 耐風速 35m/s以上
★ ハイパワー仕様もあります。(受注生産)

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

50MHz ロングジョン・ビーム
★高ゲインを望む人々へ、ワイドスペーシングで優れたゲインと指向パターンを実現
★数々のノウハウを集結、高度な技術が息づく新設計高ゲインロングジョンビーム

周波数(MHz)： 50
エレメント数： 6
F・ゲイン (dBi)： 13.5
F/B比 (dB)： 20
入力PEP (kW)： 2
ブーム長 (ｍ)： 5.7
エレメント長 (ｍ)： 3.0
回転半径 (ｍ)： 3.5
マスト径 (mm)： 42～61
風圧面積 (㎡)： 0.3
質量 (kg)： 6.8
推奨ローテータ： RC5-x

★ 全てFDラジエタ型
★ バランは全て標準装備，コネクタはM型
★ 耐風速 35m/s以上
★ ハイパワー仕様もあります。(受注生産)

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

50MHz ロングジョン・ビーム
★高ゲインを望む人々へ、ワイドスペーシングで優れたゲインと指向パターンを実現
★数々のノウハウを集結、高度な技術が息づく新設計高ゲインロングジョンビーム

周波数(MHz)： 50
エレメント数： 7
F・ゲイン (dBi)： 14.5
F/B比 (dB)： 20
入力PEP (kW)： 3
ブーム長 (ｍ)： 7.2
エレメント長 (ｍ)： 3.0
回転半径 (ｍ)： 4.0
マスト径 (mm)： 42～61
風圧面積 (㎡)： 0.45
質量 (kg)： 9.0
推奨ローテータ： RC5-x

★ 全てFDラジエタ型
★ バランは全て標準装備，コネクタはM型
★ 耐風速 35m/s以上
★ ハイパワー仕様もあります。(受注生産)

キャリアパイプ用基台（へービーデューティ仕様）

※大型トラックやベランダへの取付に最適。大型アンテナも安心して取付可能です。

■適合パイプ：Φ10〜Φ52mm
■3mm厚オールステンレス製

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

ログペリオディック・アンテナ
★高ゲイン。低VSWR。CDの技術が広帯域で均一な性能を保証
★小型・軽量の本格派。高性能ログペリオディック（対数周期）型ビームアンテナ

CDのCLP5130シリーズはV・UHF帯の広帯域・高ゲインログペリオディック（対数周期）型ビームアンテナです。標準としては水平偏波の基地局用ですが、垂直偏波での使用も可能です。（別売りの垂直アダプターを参照ください）CLP5130-1を例にすると50MHz〜1300MHzをカバーしている為、アマチュアバンドでの使用は勿論、FM放送、V・UHFテレビ、エアーバンド、パーソナル無線などアマチュア無線から諸官庁等の業務通信用まで幅広い用途に使用可能です。この周波数範囲内でのゲインが10〜12dBi（ディスコーン等無指向性アンテナに比べ約10〜16倍）で、SWRも2.0：1以下と広帯域で均一な性能が得られるのもCDの技術と経験で完成されたログペリオディックアンテナならではのものです。CLP5130シリーズのブームは重要な働きをするフェーズラインとして動作し、特別な形状をした高品質アルミニウム型材が用いられています。更に、CD独自のエレメントブラケットを採用しているため各エレメントのアラインメント調整も不要です。また、ビームアンテナは回転させることによって性能をフルに発揮し、楽しさも倍増します。CDではローテーターRC5シリーズを推奨します。

周波数 (MHz)：30～1000
エレメント数：24
F・ゲイン (dBi)：10.0～12.0
F/B 比 (dB)：15
インピーダンス (Ω)：50
入力 PEP (kW)：0.5
ブーム長 (m)：4.7
VSWR：2.0 以下
エレメント長：5.3
回転半径 (m)：3.2
マスト径 (mm)：48～61
風圧面積 (㎡)：0.37
質量 (kg)：13
推奨ローテータ：RC5-x

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

ログペリオディック・アンテナ
★高ゲイン。低VSWR。CDの技術が広帯域で均一な性能を保証
★小型・軽量の本格派。高性能ログペリオディック（対数周期）型ビームアンテナ

CDのCLP5130シリーズはV・UHF帯の広帯域・高ゲインログペリオディック（対数周期）型ビームアンテナです。標準としては水平偏波の基地局用ですが、垂直偏波での使用も可能です。（別売りの垂直アダプターを参照ください）CLP5130-1を例にすると50MHz〜1300MHzをカバーしている為、アマチュアバンドでの使用は勿論、FM放送、V・UHFテレビ、エアーバンド、パーソナル無線などアマチュア無線から諸官庁等の業務通信用まで幅広い用途に使用可能です。この周波数範囲内でのゲインが10〜12dBi（ディスコーン等無指向性アンテナに比べ約10〜16倍）で、SWRも2.0：1以下と広帯域で均一な性能が得られるのもCDの技術と経験で完成されたログペリオディックアンテナならではのものです。CLP5130シリーズのブームは重要な働きをするフェーズラインとして動作し、特別な形状をした高品質アルミニウム型材が用いられています。更に、CD独自のエレメントブラケットを採用しているため各エレメントのアラインメント調整も不要です。また、ビームアンテナは回転させることによって性能をフルに発揮し、楽しさも倍増します。CDではローテーターRC5シリーズを推奨します。

周波数 (MHz)：50～1300
エレメント数：21
F・ゲイン (dBi)：10.0～12.0
F/B 比 (dB)：15
インピーダンス (Ω)：50
入力 PEP (kW)：0.5
ブーム長 (m)：2.0
VSWR：2.0 以下
エレメント長：3.0
回転半径 (m)：1.8
マスト径 (mm)：48～61
風圧面積 (㎡)：0.2
質量 (kg)：5.0
推奨ローテータ：RC5-x

クリエート・デザインに掲載されているPDFはこちら

※メーカー直送品のため、代引きでのお支払い・時間指定・同梱配送はご利用いただけません。
※【送料実費】大型配送となるため送料についてもあわせてご確認くださいますようお願いいたします。

ログペリオディック・アンテナ
★高ゲイン。低VSWR。CDの技術が広帯域で均一な性能を保証
★小型・軽量の本格派。高性能ログペリオディック（対数周期）型ビームアンテナ

CDのCLP5130シリーズはV・UHF帯の広帯域・高ゲインログペリオディック（対数周期）型ビームアンテナです。標準としては水平偏波の基地局用ですが、垂直偏波での使用も可能です。（別売りの垂直アダプターを参照ください）CLP5130-1を例にすると50MHz〜1300MHzをカバーしている為、アマチュアバンドでの使用は勿論、FM放送、V・UHFテレビ、エアーバンド、パーソナル無線などアマチュア無線から諸官庁等の業務通信用まで幅広い用途に使用可能です。この周波数範囲内でのゲインが10〜12dBi（ディスコーン等無指向性アンテナに比べ約10〜16倍）で、SWRも2.0：1以下と広帯域で均一な性能が得られるのもCDの技術と経験で完成されたログペリオディックアンテナならではのものです。CLP5130シリーズのブームは重要な働きをするフェーズラインとして動作し、特別な形状をした高品質アルミニウム型材が用いられています。更に、CD独自のエレメントブラケットを採用しているため各エレメントのアラインメント調整も不要です。また、ビームアンテナは回転させることによって性能をフルに発揮し、楽しさも倍増します。CDではローテーターRC5シリーズを推奨します。

周波数 (MHz)：105～1300
エレメント数：17
F・ゲイン (dBi)：11.0～13.0
F/B 比 (dB)：15
インピーダンス (Ω)：50
入力 PEP (kW)：0.5
ブーム長 (m)：1.4
VSWR：2.0 以下
エレメント長：1.3
回転半径 (m)：1.0
マスト径 (mm)：42～50
風圧面積 (㎡)：0.08
質量 (kg)：3.0
推奨ローテータ：RC5-x

クリエート・デザインに掲載されているPDFはこちら

1MHz〜54MHz帯コモンモードフィルター

●全長：380ｍｍ
●重量：650g
●周波数：1MHz〜54MHz
●耐入力：2kW（SSB）
●コモンモード減衰量：-50dB以上（最大）
●挿入損失：0.2dB以下 ●インピーダンス：50Ω ●VSWR：1.2以下
●接栓：MJ型（両端）

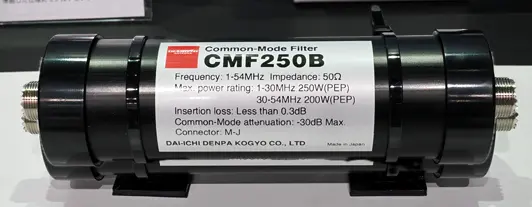

コンパクトでHF帯の不要輻射の低減ができる、電波障害に効果的なコモンモードフィルター
小型コンパクト僅か20cm以下で、コモンモードノイズの低減が可能な、高性能コモンモードフィルター
既存製品「CMF2000」の僅か約半分の長さで200W機にも安心してお使い頂ける仕様と、耐久性を兼ね備えています。

・周波数：1～54MHz帯
・インピーダンス：50Ω
・耐入力：
　250W PEP（1～30MHz）
　200W PEP（30～54MHz）
・VSWR：1.2以下
・挿入損失：0.3dB以下
・コモンモード減衰量：－30dB以上（最大）
・全長：190mm（コネクタ部含む）
・接栓：M-J
・重量：約300g

SWR&パワーメーター　1.8MHz～200MHz

周波数範囲　：1.8MHz～200MHz
電力測定範囲：0～3kW(HF)　0～1kW(VHF)
電力測定レンジ：30W/300W/3kW
電力測定確度：±10%(フルスケール時)
SWR測定範囲：1.0～∞
SWR測定最小電力：6W以上
残留SWR：1.2以下

損失インピーダンス：0.2dB以下 50Ω

W120mm　H80(85)mm　105(125)mm
※( )内は突起物を含む
約623g

照明用電源：DC11V～15V　約225mA

SWR&パワーメーター　140MHz～525MHz

周波数範囲　：140MHz～525MHz
電力測定範囲：0～200W(VHF/UHF)
電力測定レンジ：30W/60W/200W
電力測定確度：±10%(フルスケール時)
SWR測定範囲：1.0～∞
SWR測定最小電力：6W以上
残留SWR：1.2以下

損失インピーダンス：0.2dB以下 50Ω

W120mm　H80(85)mm　D105(125)mm
※( )内は突起物を含む
約623g

照明用電源：DC11V～15V　約225mA

BNCJ-SMAPアンテナ変換コネクター

三脚カメラねじ用 アルミマスト (全長350mm)

全長：350mm
パイプ径：28Φ
両端ねじ穴サイズ：1/4 - 20UNC
材質：パイプ A6063TD　インチねじ金具 C3604BD
質量：約250g
特長：
●移動運用の時に、三脚を使ってアンテナを取り付けるのに最適。
●マルチユースアンテナ取付金具 CST-20 と組み合わせて使用可能。
●軸間70㎜のUポルト取付穴付。

ノイズフィルター付シガレットライターケーブル（12V車用）

定格出力：DC12V　 2000ｍA
出力電圧：DC16V
ケーブル長：1.9ｍ±0.1ｍ
DCプラグ口径：外径Φ3.4mm /内径Φ1.35mm

対応製品：ID-52、ID-50、ID-51 PLUS2、ID-31PLUS、IC-T70/IC-S70、ID-80、ID-92、IC-T22/IC-T32、IC-S22/IC-S32、IC-T7Dss/IC-S7Dss、ID-51、ID-31

移動用アルミポール (全長4.5m)

組立全長：最大4.5m(4段)　最小1.36m
パイプ径：22～34Φ
組立方法：伸縮組立
最大取付荷重：10kg (垂直設置／無風時)
質量：1.38kg
付属品：
アンテナ取付用 MJ-MJコネクター
コネクター取付板
特長：
手を挟まない安全設計
最上段パイプに固定/移動スリーブを装備

移動用アルミポール (全長6m)

組立全長：最大6m(5段)　最小1.58m
パイプ径：26～42Φ
組立方法：伸縮組立
最大取付荷重：10kg (垂直設置／無風時)　ロックピン使用時 20kg
質量：2.48kg
特長：
各段に垂直落下防止用ロックピン付
ステーリング取付済

7/14/21/28/50MHz5バンドグランドプレーンアンテナ《29MHzFM対応》（DIGITAL対応）[RoHS][D.C]
●全長：3.6ｍ●ラジアル長：1.8ｍ●重量：3.4kg
●耐入力:200W SSB（7MHz）、400W SSB（14/21MHz）、500W SSB（28/29/50MHz）
●インピーダンス:50Ω●VSWR:1.5以下●耐風速:45m/sec.
●適合マスト径（mm）:φ30〜φ62●接栓:M-J

●空中線型式:中間部負荷型
●7.0～7.2MHz新バンドプラン周波数可変対応可能
●絶縁リング・コア付きケーブル付属
